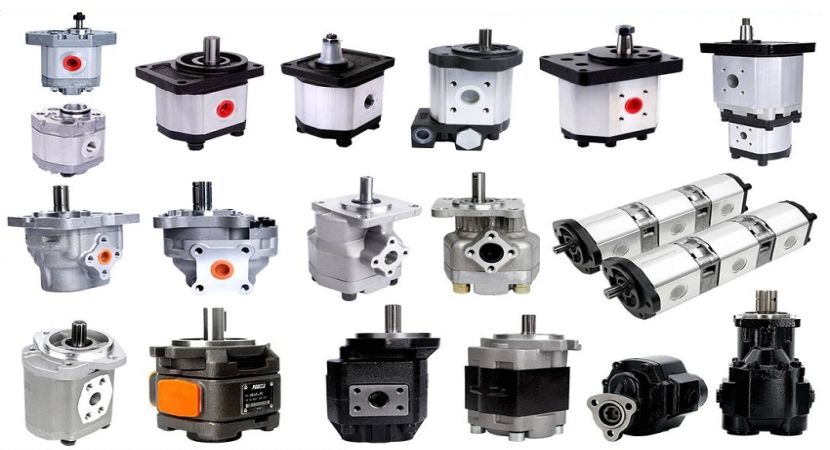

صفر تا صد پمپ دنده خارجی هیدرولیک

سیستم های هیدرولیک در جهان صنعت به عنوان یکی از کارآمدترین روش های انتقال و کنترل انرژی شناخته می شوند. این سیستم ها بر پایه ی قانون پاسکال و اصول مکانیک سیالات عمل می کنند و قادرند نیروهای عظیمی را با دقت بالا منتقل کنند. در میان اجزای مختلف این مدارها، پمپ دنده خارجی هیدرولیک جایگاه ویژه ای دارد. این نوع پمپ به دلیل سادگی طراحی، قابلیت اطمینان بالا و هزینه ی مناسب، یکی از پرکاربردترین پمپ ها در صنایع مختلف محسوب می شود.

در این مقاله قصد داریم از پایه تا جزئیات تخصصی، همه چیز درباره ی پمپ دنده خارجی هیدرولیک را بررسی کنیم؛ از ساختار و اجزا گرفته تا نحوه ی عملکرد، ویژگی ها و حتی مزایا و معایب آن نسبت به سایر انواع پمپ ها در این مقاله مورد بررسی قرار می گیرند.

جهت اطلاع از قیمت محصولات هیدرولیک مک برروی لینک مربوطه کلیک نمایید.

پمپ دنده خارجی هیدرولیک چیست و چگونه کار می کند؟

پمپ دنده خارجی هیدرولیک یکی از ساده ترین و درعین حال پرکاربردترین انواع پمپ های جابجایی مثبت است. وظیفه ی اصلی آن ایجاد جریان پیوسته ی روغن هیدرولیک و تأمین فشار لازم برای به کارانداختن عملگرهای مختلف در مدار است.

این پمپ از دو چرخ دنده ی هم اندازه تشکیل شده که درون محفظه ای فولادی یا چدنی قرار دارند. وقتی این چرخ دنده ها توسط محرک خارجی (مانند موتور الکتریکی) به حرکت درمی آیند، دندانه های آن ها سیال را از سمت ورودی مکش کرده و به سمت خروجی منتقل می کنند. در این فرآیند، دندانه ها هنگام جداشدن، فضای خالی ایجاد می کنند و فشار منفی سبب مکش روغن از مخزن می شود. سپس با چرخش دنده ها، سیال بین بدنه ی پمپ و دندانه ها به خروجی هدایت می شود.

مکانیسم کارکرد این پمپ بسیار ساده است، اما همین سادگی باعث شده که دوام بالایی داشته باشد و در بسیاری از صنایع از جمله ماشین آلات کشاورزی، دستگاه های صنعتی سبک، تجهیزات پرس و حتی مدارهای راه سازی به کار گرفته شود.

اجزا و ساختار پمپ دنده خارجی هیدرولیک

برای درک بهتر عملکرد، لازم است اجزای اصلی این پمپ را بشناسیم. هر بخش وظیفه ی خاصی دارد و در کنار هم، عملکرد کامل سیستم را تضمین می کنند.

• چرخ دنده ها: دو دنده ی هم اندازه (دنده محرک و دنده متحرک) که درگیر هم هستند. این دنده ها عامل اصلی جابجایی روغن اند.
• محفظه (کاتریج): بدنه ی پمپ که دنده ها در آن قرار دارند. جنس محفظه معمولاً از فولاد یا چدن سخت کاری شده است تا در برابر سایش مقاومت کند.
• یاتاقان ها: دنده ها بر روی یاتاقان ها می چرخند تا اصطکاک و استهلاک کاهش یابد.
• ورودی و خروجی روغن: دو دهانه ی اصلی که یکی سیال را مکش کرده و دیگری آن را با فشار به مدار می فرستد.
• سیل بندی: برای جلوگیری از نشتی روغن و حفظ راندمان پمپ استفاده می شود.

طراحی این اجزا به گونه ای است که پمپ بتواند فشارهای متوسط (معمولاً تا ۲۰۰ بار) را تحمل کند. البته در مدل های پیشرفته تر، با بهبود کیفیت متریال و آب بندی، فشارهای بالاتری نیز قابل دستیابی است.

بیشتر بخوانید : کاویتاسیون چیست؟ علت ایجاد کاویتاسیون

مشخصات عملکردی پمپ دنده خارجی هیدرولیک

شناخت مشخصات عملکردی این پمپ به مهندسان و کاربران کمک می کند تا انتخاب درستی برای سیستم خود داشته باشند. این مشخصات شامل دبی، فشار کاری، بازده و سرعت دوران است.

• دبی خروجی (Flow Rate) :
  دبی پمپ دنده خارجی هیدرولیک به حجم جابجایی هر دور دنده و سرعت دوران آن بستگی دارد. به طور کلی این نوع پمپ ها دبی ثابتی ایجاد می کنند و مناسب مدارهایی هستند که نیاز به جریان یکنواخت دارند.
• فشار کاری (Pressure) :
  محدوده ی فشار این پمپ ها معمولاً بین ۷۰ تا ۲۵۰ بار است. در کاربردهای سبک صنعتی فشار پایین تر کافی است، اما در صنایع سنگین مدل هایی با فشار بالاتر نیز طراحی شده اند.
• راندمان (Efficiency) :
  راندمان حجمی این پمپ ها حدود ۸۵ تا ۹۰ درصد است. بخشی از انرژی به دلیل نشتی داخلی و اصطکاک از بین می رود. با این حال، برای بسیاری از کاربردهای عمومی این مقدار راندمان قابل قبول است.
• صدای کارکرد:
  یکی از ویژگی های بارز پمپ دنده خارجی، تولید صدای نسبتاً بالا نسبت به پمپ های پره ای است. این موضوع باید در طراحی سیستم های حساس به صدا مورد توجه قرار گیرد.

جدول مشخصات کلی پمپ دنده خارجی هیدرولیک

ویژگی	مقدار معمولی
فشار کاری	۷۰ تا ۲۵۰ بار
راندمان حجمی	۸۵ – ۹۰٪
دبی خروجی	۱۰ تا ۲۰۰ لیتر در دقیقه
سرعت دوران	۵۰۰ تا ۳۰۰۰ دور در دقیقه

بیشتر بخوانید : معرفی آکومولاتور هیدرولیک و انواع آن

مزایا و معایب پمپ دنده خارجی هیدرولیک در مقایسه با پمپ های پره ای و پیستونی

یکی از مهم ترین مباحث در بررسی صفر تا صد پمپ دنده خارجی هیدرولیک، مقایسه ی آن با سایر پمپ های رایج است. هر پمپ نقاط قوت و ضعف خود را دارد و انتخاب بین آن ها به نیاز سیستم بستگی دارد.

مزایای پمپ دنده خارجی هیدرولیک

استفاده از پمپ دنده خارجی هیدرولیک می تواند با مزایای زیادی برای افراد همراه باشد که مهم ترین آن ها عبارتند از:

• طراحی ساده و قیمت مناسب در مقایسه با پمپ های پره ای و پیستونی
• مقاومت بالا در برابر آلودگی روغن و ذرات معلق
• ابعاد کوچک و نصب آسان
• تعمیر و نگهداری کم هزینه

معایب پمپ دنده خارجی هیدرولیک

استفاده از پمپ دنده خارجی هیدرولیک در کنار مزیت هایی که دارد، ممکن است با معایبی نیز همراه باشد که مهم ترین آن ها عبارتند از:

• تولید صدای بالاتر نسبت به پمپ های پره ای
• راندمان پایین تر از پمپ های پیستونی در فشارهای بالا
• محدودیت در تغییر دبی و کنترل جریان

مقایسه اجمالی سه نوع پمپ

در این جدول سه نوع پمپ را مورد بررسی قرار داده و با هم مقایسه می کنیم:

ویژگی	دنده خارجی	پره ای	پیستونی
هزینه	پایین	متوسط	بالا
فشار قابل تحمل	متوسط	متوسط تا بالا	بسیار بالا
صدای کارکرد	نسبتاً زیاد	کم	متوسط
راندمان	خوب	خوب	عالی
مقاومت در برابر آلودگی	بالا	متوسط	پایین

بیشتر بخوانید : راهکارهایی برای استفاده بهینه از سیستمهای هیدرولیکی در صنایع سنگین

راهنمای انتخاب پمپ دنده خارجی هیدرولیک

انتخاب صحیح پمپ دنده خارجی هیدرولیک یکی از مهم ترین مراحل در طراحی یا تعمیر مدارهای هیدرولیکی است. اگر پمپ با نیاز واقعی سیستم هماهنگ نباشد، راندمان کل مدار کاهش پیدا می کند و هزینه های تعمیر و نگهداری افزایش می یابد. برای انتخاب درست باید چند معیار کلیدی را در نظر گرفت:

اولین معیار فشار کاری سیستم است. پمپ دنده خارجی برای فشارهای متوسط طراحی شده، معمولاً تا حدود ۲۰۰ تا ۲۵۰ بار. بنابراین اگر مدار نیاز به فشار بسیار بالا دارد، بهتر است به سراغ پمپ پیستونی رفت. اما برای کاربردهای عمومی و متوسط، این نوع پمپ بهترین گزینه است.

معیار دوم دبی مورد نیاز است. دبی خروجی پمپ باید با میزان مصرف عملگرها و سرعت مورد انتظار آن ها متناسب باشد. به همین دلیل باید حجم جابجایی پمپ (displacement) بر حسب سی سی بر دور و سرعت موتور محرک را محاسبه و سپس انتخاب کرد.

از دیگر عوامل مهم می توان به کیفیت روغن هیدرولیک، میزان آلودگی محیط کاری، ابعاد و فضای نصب و هزینه خرید و نگهداری اشاره کرد. در محیط هایی که آلودگی زیاد است (مانند کشاورزی یا راه سازی)، پمپ دنده خارجی انتخاب بسیار مناسبی است زیرا نسبت به ذرات ناخالص مقاومت بیشتری دارد.

در نهایت، توصیه می شود قبل از انتخاب، کاتالوگ سازنده بررسی شود تا محدوده ی مجاز فشار، دبی و سرعت دقیقاً مشخص باشد.

بیشتر بخوانید : تانک هیدرولیک چیست و چه کاربردی دارد؟

نصب، نگهداری و عیب یابی پمپ دنده خارجی هیدرولیک

پس از انتخاب و خرید پمپ، مهم ترین مسئله نصب صحیح و نگهداری منظم آن است. حتی بهترین پمپ ها هم اگر درست نصب نشوند یا بدون سرویس دوره ای کار کنند، به سرعت دچار استهلاک خواهند شد.

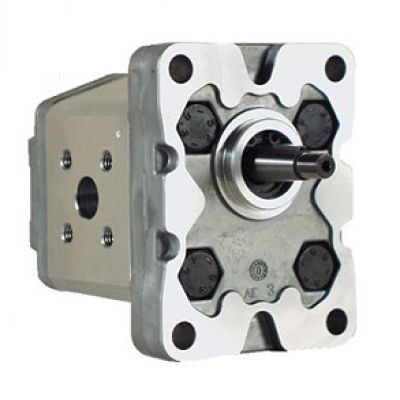

نصب صحیح

هنگام نصب پمپ دنده خارجی هیدرولیک باید چند نکته اساسی رعایت شود:

• پمپ باید روی پایه ای محکم و بدون لرزش بسته شود.
• شافت محرک پمپ باید به صورت هم محور با موتور قرار گیرد تا فشار اضافی به یاتاقان ها وارد نشود.
• لوله مکش باید قطر کافی داشته باشد و تا حد امکان کوتاه و مستقیم طراحی شود تا از کاویتاسیون جلوگیری شود.
• استفاده از فیلتر مناسب در ورودی روغن الزامی است تا از ورود ذرات به داخل پمپ جلوگیری شود.

نگهداری دوره ای

پمپ دنده خارجی هیدرولیک اگرچه دوام بالایی دارد، اما به سرویس منظم نیازمند است. مهم ترین اقدامات نگهداری عبارت اند از:

• بررسی منظم سطح روغن و کیفیت آن؛ روغن باید تمیز، عاری از ذرات و با ویسکوزیته مناسب باشد.
• تعویض فیلترها در بازه های زمانی مشخص.
• بازبینی نشتی ها و سفت کردن اتصالات.
• کنترل صدای پمپ؛ تغییر ناگهانی صدا می تواند نشانه ی خرابی یا کاویتاسیون باشد.

عیب یابی رایج

برخی از مشکلات متداول پمپ دنده خارجی و راهکارهای آن:

مشکل	علت احتمالی	راهکار
کاهش دبی خروجی	سایش دنده ها یا نشتی داخلی	تعویض قطعات فرسوده
صدای غیرعادی (غرغر یا زوزه)	کاویتاسیون به دلیل مکش نامناسب	بررسی لوله مکش، فیلتر و سطح روغن
افزایش بیش از حد دما	روغن نامناسب یا بار بیش از حد	استفاده از روغن استاندارد و کنترل فشار سیستم
نشتی روغن از بدنه	خرابی آب بندها یا واشرها	تعویض اورینگ و آب بندها

با رعایت این اصول نصب و نگهداری، عمر مفید پمپ دنده خارجی به طور چشمگیری افزایش خواهد یافت.

سخن پایانی

در این مقاله تلاش کردیم یک نگاه جامع و تخصصی به صفر تا صد پمپ دنده خارجی هیدرولیک داشته باشیم. از تعریف و نحوه ی عملکرد گرفته تا اجزا، مشخصات عملکردی، مقایسه با پمپ های دیگر، راهنمای انتخاب و حتی نگهداری و عیب یابی.

همان طور که دیدیم، پمپ دنده خارجی انتخابی اقتصادی و مطمئن برای بسیاری از سیستم های هیدرولیکی است. اگرچه راندمان آن نسبت به پمپ های پیستونی پایین تر است و صدای بیشتری تولید می کند، اما سادگی، مقاومت در برابر آلودگی و هزینه ی پایین نگهداری باعث شده همچنان یکی از محبوب ترین گزینه ها در صنایع مختلف باشد.

شناخت دقیق ویژگی ها و محدودیت های این پمپ به مهندسان کمک می کند تا در طراحی و بهره برداری، بهترین عملکرد را به دست آورند و از مشکلات احتمالی جلوگیری کنند.

سوالات متداول

۱. آیا پمپ دنده خارجی هیدرولیک نیاز به روغن خاصی دارد؟
بله. استفاده از روغن هیدرولیک با ویسکوزیته ی مناسب و افزودنی های ضدسایش الزامی است. انتخاب روغن نامناسب می تواند منجر به کاهش راندمان و افزایش استهلاک شود.

۲. چه عواملی بیشترین تأثیر را بر عمر مفید پمپ دارند؟
کیفیت نصب اولیه، پاکیزگی روغن، استفاده از فیلتر مناسب و سرویس های دوره ای. اگر این موارد رعایت شوند، عمر پمپ به بیش از چندین سال خواهد رسید.

۳. آیا می توان پمپ دنده خارجی را برای کاربردهای پیوسته و ۲۴ ساعته استفاده کرد؟
بله، اما به شرطی که شرایط کاری در محدوده ی مجاز سازنده باشد. در این حالت استفاده از سیستم خنک کاری و تعویض منظم روغن اهمیت ویژه ای دارد.
