در علوم مکانیک سیالات و هیدرولیک، پدیده ای وجود دارد که سال هاست ذهن مهندسان و طراحان تجهیزات را به خود مشغول کرده است: کاویتاسیون. این پدیده زمانی رخ می دهد که درون سیال حفره ها و حباب های بخار تشکیل شوند و سپس به سرعت متلاشی گردند. در نگاه اول ممکن است این فرآیند چندان مهم به نظر نرسد، اما واقعیت این است که کاویتاسیون می تواند خساراتی جدی به تجهیزات وارد کند و کارایی سیستم را به شدت کاهش دهد.
در بسیاری از صنایع از جمله نفت و گاز، نیروگاه ها، صنایع دریایی و حتی سیستم های خنک کننده، پمپ ها و تجهیزات هیدرولیک نقشی حیاتی ایفا می کنند. وقوع کاویتاسیون در این تجهیزات نه تنها عمر مفید آن ها را کاهش می دهد بلکه هزینه های تعمیر و نگهداری را نیز افزایش می دهد. در این مقاله قصد داریم به طور کامل بررسی کنیم که کاویتاسیون چیست، چرا رخ می دهد، چه علائمی دارد و چه راهکارهایی برای پیشگیری از آن وجود دارد.
جهت اطلاع از قیمت محصولات هیدرولیک مک برروی لینک مربوطه کلیک نمایید.
کاویتاسیون چیست و در کدام سیستم ها رخ می دهد؟
کاویتاسیون پدیده ای است که زمانی اتفاق می افتد که فشار موضعی سیال به کمتر از فشار بخار آن در همان دما برسد. در این شرایط، سیال قادر به حفظ حالت مایع خود نیست و بخشی از آن به صورت بخار در می آید و حباب هایی تشکیل می شوند. این حباب ها در نواحی با فشار پایین به وجود می آیند و هنگامی که به مناطق پرفشار منتقل می شوند، با سرعت بسیار زیاد فرو می پاشند.
همین فروپاشی شدید و ناگهانی است که ضربه های شدیدی به دیواره ها و پره های پمپ وارد می کند. کاویتاسیون معمولاً در سیستم های هیدرولیک و مکانیکی که در آن ها سیالات در گردش هستند رخ می دهد. پمپ های سانتریفیوژ، توربین ها، پروانه های کشتی و حتی برخی کمپرسورها از جمله تجهیزاتی هستند که بیش از سایر سیستم ها در معرض این پدیده قرار دارند.
فرآیند ایجاد کاویتاسیون در پمپ ها و تجهیزات هیدرولیک
برای درک بهتر کاویتاسیون باید فرآیند شکل گیری آن در پمپ ها را بررسی کنیم. هنگامی که یک پمپ شروع به مکش سیال می کند، فشار در ورودی آن کاهش می یابد. اگر این فشار به کمتر از فشار بخار سیال برسد، بخشی از سیال تبخیر شده و حباب های بخار تشکیل می شوند. این حباب ها همراه جریان حرکت می کنند و به بخش های دیگر پمپ می رسند. در ناحیه خروجی پمپ که فشار بالاتر است، حباب ها به سرعت متلاشی می شوند.

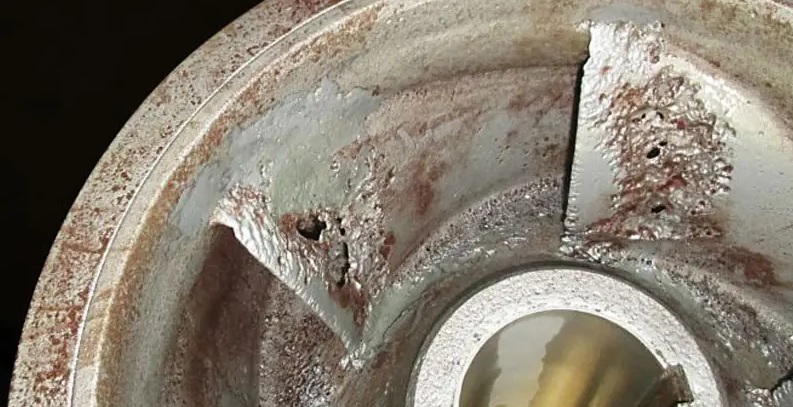

این پدیده شبیه انفجارهای میکروسکوپی است که به طور پیوسته رخ می دهند و سطح فلز را تخریب می کنند. به همین دلیل است که در اثر کاویتاسیون سطوح فلزی به مرور زمان دچار حفره، خوردگی و فرسایش می شوند. در تجهیزات هیدرولیک دیگر مانند شیرها یا پروانه ها نیز همین فرآیند اتفاق می افتد و در صورت تداوم می تواند آسیب های جبران ناپذیری ایجاد کند.
بیشتر بخوانید : راهکارهایی برای استفاده بهینه از سیستمهای هیدرولیکی در صنایع سنگین

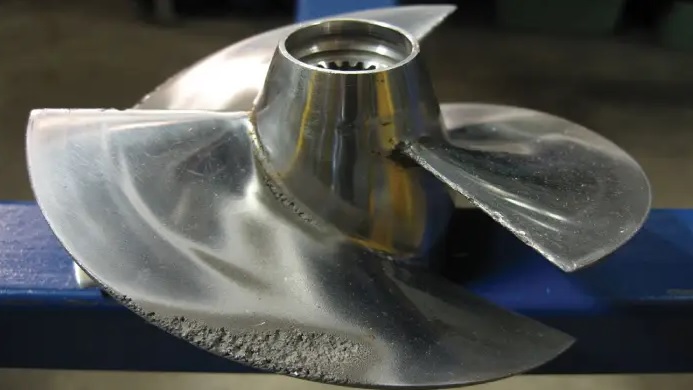

علت های اصلی ایجاد کاویتاسیون در سیستم های هیدرولیک
کاویتاسیون دلایل مختلفی دارد، اما عامل اصلی آن کاهش فشار موضعی سیال به زیر فشار بخار است. این کاهش فشار می تواند به دلایل متعددی رخ دهد. یکی از دلایل رایج، ارتفاع مکش زیاد پمپ یا همان NPSH ناکافی است. وقتی میزان انرژی مورد نیاز برای ورود سیال به پمپ کافی نباشد، فشار در ورودی کاهش یافته و شرایط برای تشکیل حباب ها فراهم می شود.
دمای بالای سیال نیز عامل مهم دیگری است، زیرا با افزایش دما فشار بخار مایع بالا می رود و احتمال تبخیر در فشارهای پایین بیشتر می شود. گرفتگی یا انسداد در مسیر لوله ها، سرعت بالای جریان و طراحی نامناسب پروانه پمپ نیز می توانند به بروز کاویتاسیون کمک کنند. حتی وجود گازهای محلول در مایع نیز می تواند شرایط ایجاد کاویتاسیون را تسهیل کند. در مجموع، هر عاملی که باعث شود فشار در یک نقطه از سیستم به زیر فشار بخار برسد، عامل بالقوه ای برای وقوع کاویتاسیون خواهد بود.
علائم و نشانه های وقوع کاویتاسیون در پمپ ها
کاویتاسیون معمولاً با علائم مشخصی همراه است که اگر به آن ها توجه شود می توان در همان مراحل اولیه از خسارات سنگین جلوگیری کرد. یکی از اولین نشانه ها صدای غیرعادی پمپ است. صدایی شبیه برخورد شن یا سنگ ریزه به فلز که ناشی از فروپاشی حباب هاست. لرزش بیش از حد نیز از دیگر نشانه های رایج است، زیرا ضربه های مداوم باعث انتقال ارتعاش به کل بدنه پمپ می شود.
کاهش راندمان و افت فشار خروجی نیز از پیامدهای کاویتاسیون هستند، چرا که حباب های بخار مانع جریان سیال می شوند و ظرفیت واقعی پمپ را کاهش می دهند. در صورت ادامه یافتن این وضعیت، به مرور زمان سطح پروانه ها و قطعات داخلی دچار خوردگی، فرسایش و حفره دار شدن خواهند شد. مشاهده چنین علائمی هشدار جدی برای بررسی و رفع مشکل است.
بیشتر بخوانید : آیا میتوان محصولات هیدرولیک مک را در محیط مرطوب استفاده کرد؟
اثرات و آسیب های ناشی از کاویتاسیون بر تجهیزات

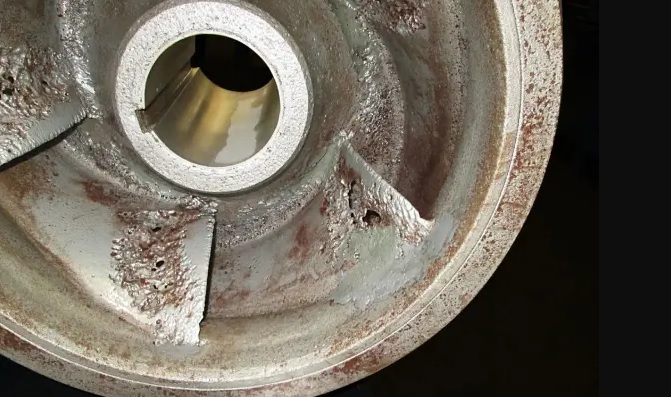

کاویتاسیون اگر کنترل نشود، می تواند آسیب های گسترده ای به تجهیزات وارد کند. نخستین اثر آن فرسایش شدید سطوح فلزی است. فروپاشی ناگهانی حباب ها همانند ضربه های ریز و متوالی عمل می کند و سطح فلز را به تدریج تخریب می نماید. این موضوع باعث کاهش عمر مفید پمپ ها و افزایش هزینه های تعمیر و تعویض قطعات می شود. علاوه بر این، کاویتاسیون راندمان سیستم را کاهش می دهد، زیرا بخشی از انرژی پمپ صرف تشکیل و متلاشی شدن حباب ها می شود.
ارتعاشات شدید ناشی از کاویتاسیون می تواند به یاتاقان ها، شافت و دیگر اجزای مکانیکی آسیب برساند. در برخی موارد حتی ممکن است منجر به شکستن پروانه یا آسیب های جدی ساختاری شود. همچنین کاویتاسیون می تواند باعث ایجاد نویز و آلودگی صوتی در محیط شود که خود عاملی برای کاهش بهره وری خواهد بود.
راهکارهای جلوگیری از کاویتاسیون در پمپ های هیدرولیک
برای جلوگیری از کاویتاسیون باید شرایطی ایجاد شود که فشار سیال در هیچ نقطه ای از سیستم به کمتر از فشار بخار نرسد. یکی از راهکارهای اصلی، افزایش NPSH موجود در پمپ است. این کار می تواند با کاهش ارتفاع مکش، افزایش سطح مایع در مخزن یا استفاده از لوله کشی با قطر مناسب انجام شود.
کنترل دمای سیال نیز اهمیت دارد، زیرا افزایش بیش از حد دما فشار بخار را بالا می برد. بنابراین باید سیستم های خنک کننده و کنترل دما به درستی عمل کنند. طراحی مناسب پروانه پمپ و استفاده از مواد مقاوم در برابر فرسایش نیز می تواند اثرات کاویتاسیون را کاهش دهد. در برخی موارد، استفاده از پمپ های با دور کمتر یا فشار ورودی بالاتر نیز راهکار مؤثری خواهد بود.
به طور کلی، پیشگیری همیشه بهتر از درمان است و با طراحی صحیح، نگهداری منظم و پایش مستمر می توان احتمال وقوع کاویتاسیون را به حداقل رساند.
بیشتر بخوانید : نحوه انتخاب پمپ مک برای سیستم هیدرولیک
سخن پایانی
کاویتاسیون پدیده ای است که اگرچه در ظاهر ساده به نظر می رسد، اما می تواند اثرات ویرانگری بر تجهیزات هیدرولیک و مکانیکی داشته باشد. این پدیده به دلیل کاهش فشار موضعی سیال و تشکیل حباب های بخار رخ می دهد و در صورت ادامه، منجر به فرسایش، کاهش راندمان و حتی خرابی کامل تجهیزات خواهد شد. ثبت و تحلیل علائم اولیه مانند صداهای غیرعادی، لرزش شدید و کاهش راندمان می تواند از خسارات سنگین جلوگیری کند.
برای پیشگیری از کاویتاسیون باید به طراحی اصولی سیستم، انتخاب صحیح پمپ ها، کنترل دما و فشار و نگهداری منظم توجه شود. در نهایت می توان گفت که آگاهی و مدیریت صحیح، کلید مقابله با این پدیده مخرب است و توجه به آن تضمین کننده طول عمر و عملکرد بهینه تجهیزات خواهد بود.
سوالات متداول
- کاویتاسیون بیشتر در چه تجهیزاتی رخ می دهد؟
کاویتاسیون معمولاً در تجهیزاتی مانند پمپ های سانتریفیوژ، توربین ها، پروانه های کشتی و برخی شیرهای کنترلی رخ می دهد، زیرا این تجهیزات مستقیماً با جریان سیال درگیر هستند و کاهش فشار در آن ها رایج است.
- چگونه می توان علائم اولیه کاویتاسیون را تشخیص داد؟
یکی از مهم ترین نشانه های اولیه کاویتاسیون صدای غیرعادی شبیه به خرد شدن سنگ ریزه است. همچنین افزایش لرزش پمپ و کاهش راندمان سیستم از دیگر علائم هشداردهنده هستند که باید جدی گرفته شوند.
- آیا استفاده از مواد مقاوم می تواند کاویتاسیون را حذف کند؟
خیر. استفاده از مواد مقاوم در برابر سایش و خوردگی تنها می تواند اثرات کاویتاسیون را کاهش دهد، اما خود پدیده را از بین نمی برد. برای حذف کاویتاسیون باید به طراحی اصولی سیستم و کنترل شرایط عملیاتی توجه شود.
