خرید کنترل فشار پنوماتیک؛ راهنمای انتخاب رگلاتور مناسب سیستم
برای خرید کنترل فشار پنوماتیک، تنها دانستن نام رگلاتور یا اندازه اتصال کافی نیست؛ فشار ورودی، فشار خروجی موردنیاز، دبی مصرفی، نوع رزوه و شرایط کاری مدار باید همزمان بررسی شوند. انتخاب نادرست ممکن است باعث ناپایداری فشار، افت عملکرد عملگرها، افزایش مصرف هوای فشرده یا آسیب زودهنگام به تجهیزات شود. در این صفحه تفاوت انواع شیرهای کنترل فشار، معیارهای فنی انتخاب، عوامل مؤثر بر قیمت، اصول نصب و روش دریافت مشاوره از شرکت راشا پارس فیدار توضیح داده شده است تا پیش از استعلام و سفارش، مشخصات پروژه را دقیقتر آماده کنید.
مشاوره انتخاب رگلاتور
مشخصات مدار را اعلام کنید تا گزینه مناسب بررسی شود. تماس با کارشناس
کنترل فشار پنوماتیک چه کاری در مدار هوای فشرده انجام میدهد؟
فشار تولیدشده توسط کمپرسور همیشه همان فشاری نیست که مصرفکننده نهایی نیاز دارد. رگلاتور یا شیر کاهنده، فشار بالاتر ورودی را به سطح تنظیمشده در خروجی کاهش میدهد و آن را در محدوده موردنیاز تجهیز نگه میدارد. این کنترل برای عملکرد پایدار سیلندرها، شیرهای برقی و ابزارهای بادی اهمیت دارد، زیرا تغییر فشار بر نیرو، سرعت و تکرارپذیری فرایند اثر میگذارد. صفحه انواع تجهیزات پنوماتیک نیز جایگاه این قطعه را در مدار کامل نشان میدهد.
رگلاتور چگونه فشار خروجی را تنظیم میکند؟

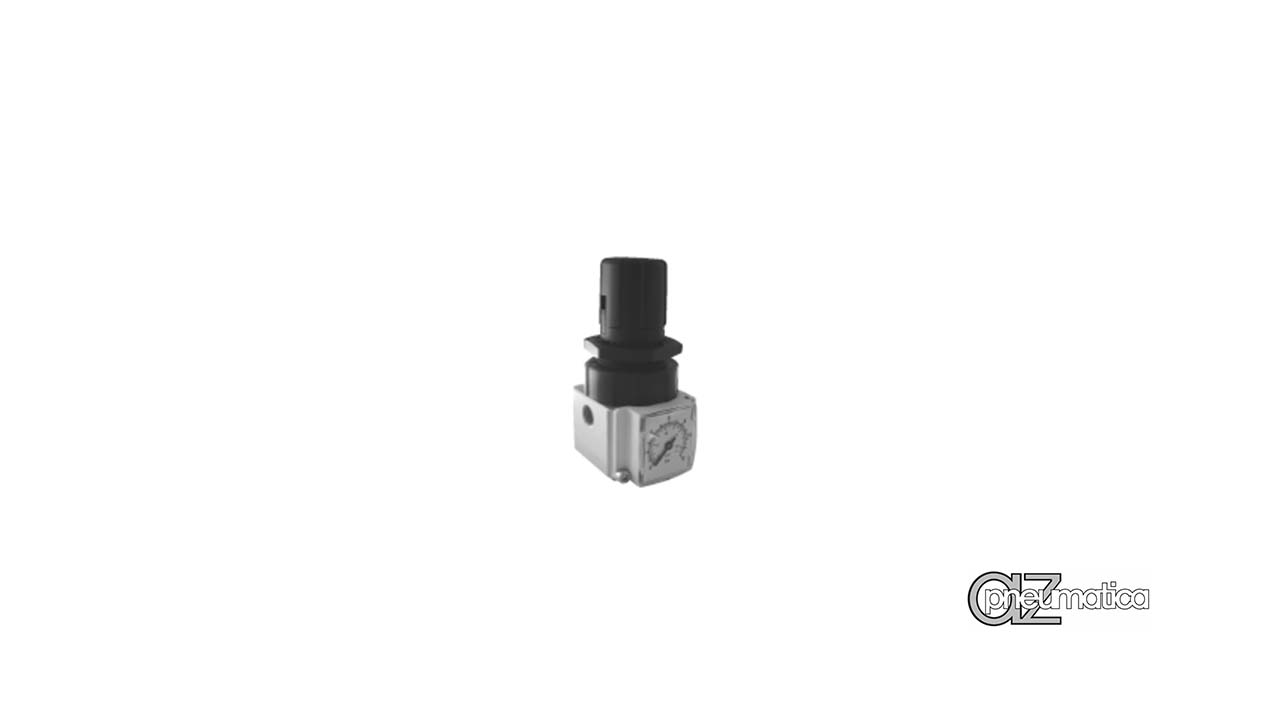

در رگلاتورهای مکانیکی رایج، فنر تنظیم، دیافراگم و مجموعه سوپاپ با یکدیگر تعادل ایجاد میکنند. با چرخاندن پیچ یا ولوم، نیروی فنر تغییر میکند و شیر مسیر هوا را به اندازه لازم باز یا بسته نگه میدارد تا فشار خروجی به مقدار تنظیمشده نزدیک شود. هنگام افزایش مصرف هوا، رگلاتور باید دبی بیشتری عبور دهد و هنگام کاهش مصرف، جریان را محدود کند؛ به همین دلیل ظرفیت عبور جریان و منحنی افت فشار به اندازه محدوده فشار نامی اهمیت دارد. در مدلهای دارای تخلیه ثانویه، فشار اضافی سمت خروجی نیز میتواند از مسیر مخصوص تخلیه شود، اما این قابلیت در همه مدلها وجود ندارد.
چرا فشار ثابت برای عملکرد تجهیزات اهمیت دارد؟
فشار کم میتواند نیروی سیلندر، توان ابزار بادی و سرعت سیکل را کاهش دهد. فشار بیش از حد نیز مصرف انرژی و تنش روی آببندیها را بالا میبرد. هدف، رساندن فشار متناسب با وظیفه هر شاخه است و در ماشینهای چندمصرفکننده ممکن است هر شاخه به رگلاتور مستقل نیاز داشته باشد.
جهت اطلاع از قیمت و خرید محصولات هیدرولیک مک برروی لینک مربوطه کلیک نمایید.
تفاوت رگلاتور، شیر محدودکننده و شیر تابع فشار پنوماتیک چیست؟
عبارت شیر کنترل فشار پنوماتیک برای چند قطعه با وظایف متفاوت استفاده میشود و همین موضوع ممکن است هنگام خرید ابهام ایجاد کند. رگلاتور فشار خروجی را کاهش و تنظیم میکند، شیر محدودکننده یا اطمینان برای جلوگیری از عبور فشار از حد تعیینشده به کار میرود و شیر تابع فشار میتواند با رسیدن مدار به یک آستانه مشخص، فرمان مرحله بعدی را صادر کند. تشخیص وظیفه واقعی قطعه پیش از انتخاب مدل ضروری است، زیرا یک رگلاتور معمولی جایگزین شیر ایمنی یا شیر توالی فشار نیست. جدول زیر تفاوت کاربردی این سه گروه را برای تصمیمگیری اولیه نشان میدهد.
| نوع قطعه | وظیفه اصلی | رفتار در مدار | کاربرد متداول | نکته مهم هنگام انتخاب |
|---|---|---|---|---|
| رگلاتور یا شیر کاهنده فشار | کاهش و تثبیت فشار پاییندست | جریان ورودی را برای رسیدن به فشار تنظیمشده کنترل میکند | تغذیه سیلندر، شیر، ابزار بادی و شاخههای مستقل | فشار ورودی، محدوده تنظیم، دبی و افت فشار بررسی شود |

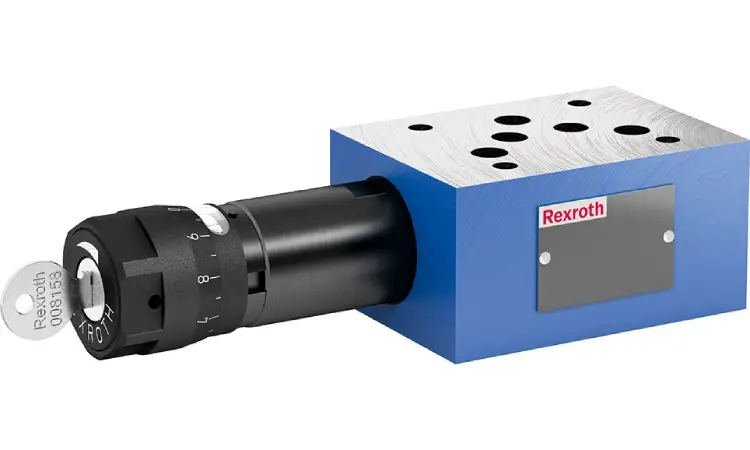

| شیر محدودکننده یا اطمینان | محدود کردن حداکثر فشار | با عبور فشار از آستانه تنظیمشده، مسیر تخلیه یا حفاظت را فعال میکند | حفاظت از مدار و تجهیزات در برابر اضافهفشار | ظرفیت تخلیه و فشار تنظیم باید با طراحی ایمنی مدار هماهنگ باشد |
| شیر تابع فشار یا توالی | ایجاد فرمان بر اساس رسیدن فشار به مقدار مشخص | پس از تحقق آستانه فشار، مسیر یا سیگنال بعدی را فعال میکند | کنترل ترتیب عملیات در ماشینآلات پنوماتیک | دقت نقطه سوئیچ، هیسترزیس و نوع سیگنال خروجی بررسی شود |

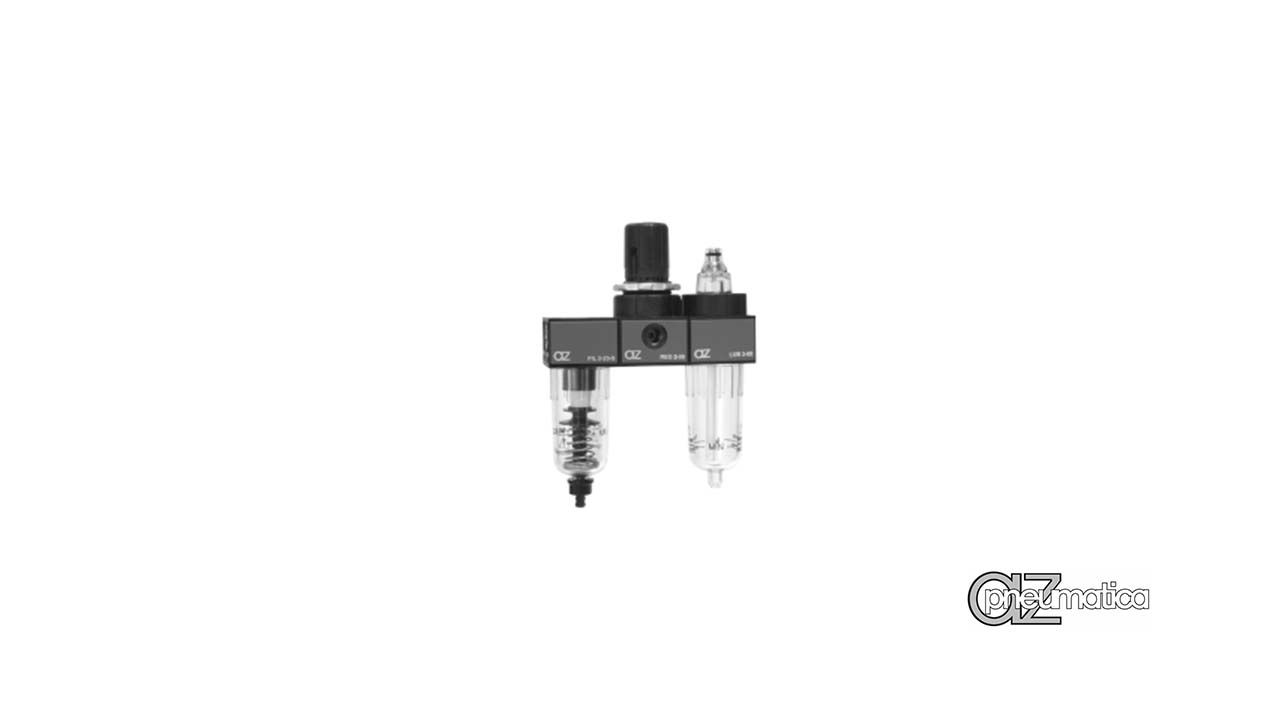

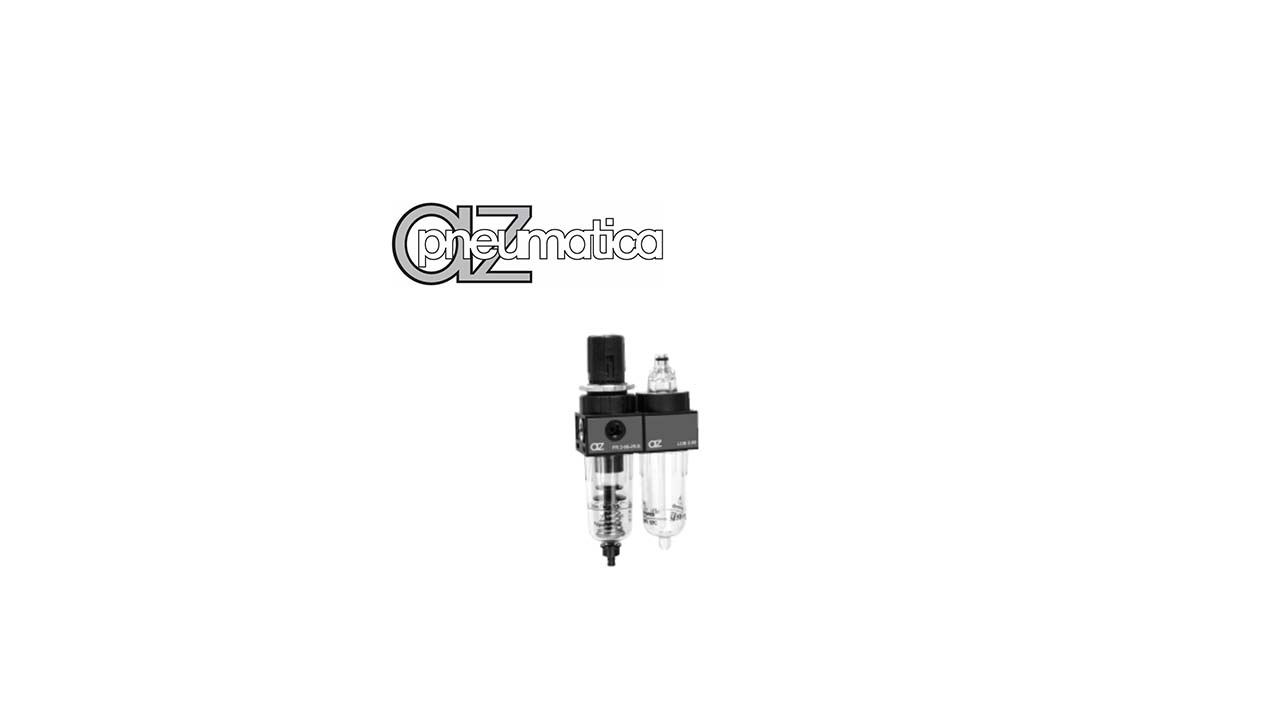

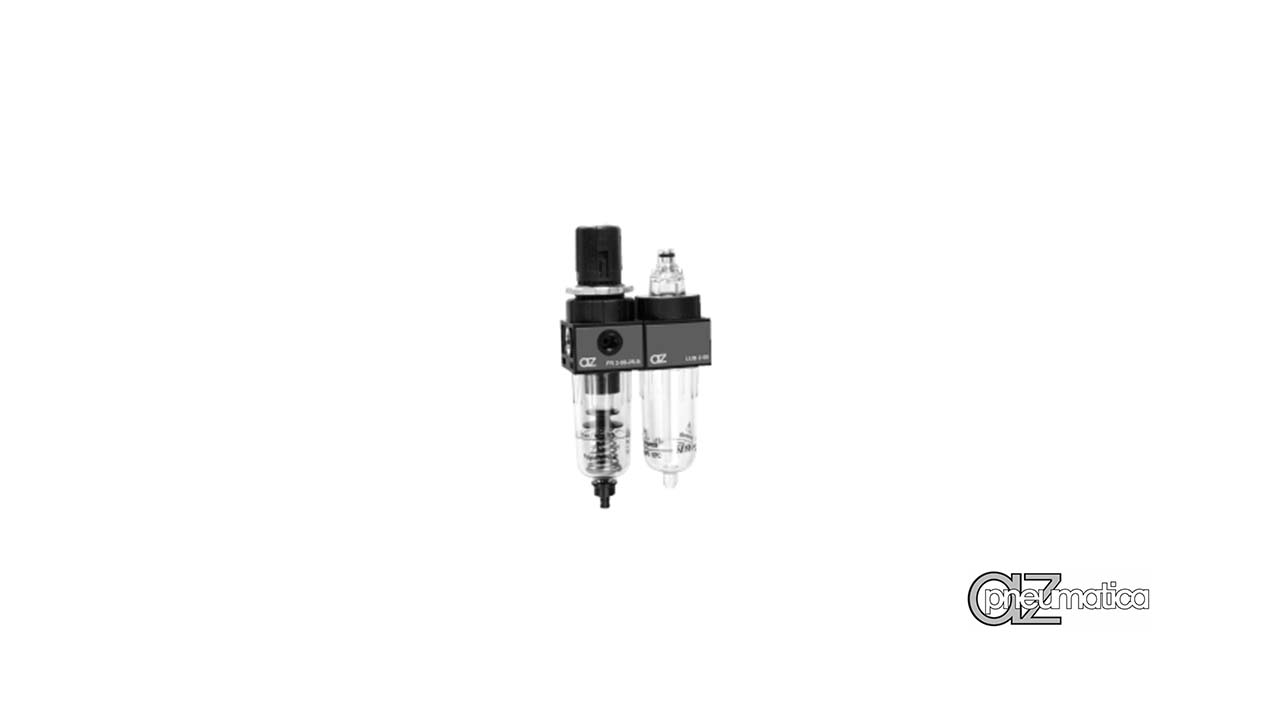

این جدول برای تشخیص گروه محصول مناسب است و جایگزین بررسی نقشه مدار یا دیتاشیت سازنده نمیشود. در برخی مجموعههای آمادهسازی هوا، رگلاتور همراه فیلتر، مانومتر یا روغنزن عرضه میشود و در برخی کاربردها قطعات بهصورت جداگانه انتخاب میشوند. اگر هدف شما کنترل فشار یک شاخه مصرفی است، معمولاً رگلاتور نقطه شروع بررسی خواهد بود؛ اگر مسئله اضافهفشار یا توالی عملیات است، باید نوع دیگری از شیر کنترل فشار انتخاب شود. ارائه نقشه مدار یا تصویر پلاک قطعه فعلی، احتمال انتخاب اشتباه را کاهش میدهد.
جهت اطلاع از قیمت و خرید تجهیزات پنوماتیک برروی لینک مربوطه کلیک نمایید.
برای انتخاب شیر کنترل فشار پنوماتیک چه مشخصاتی را باید اعلام کنید؟
یک استعلام دقیق باید فراتر از عبارت «رگلاتور نیم اینچ» یا «فشارشکن بادی» باشد. دو مدل با اندازه اتصال مشابه ممکن است از نظر محدوده فشار، ظرفیت عبور هوا، دقت تنظیم، قابلیت تخلیه ثانویه و شرایط محیطی کاملاً متفاوت باشند. بهتر است پیش از تماس، اطلاعات مدار و مصرفکننده را جمعآوری کنید تا گزینههای نامتناسب حذف شوند و بررسی فنی سریعتر انجام شود. موارد زیر مهمترین دادههایی هستند که برای انتخاب اولیه کنترل فشار پنوماتیک به کار میروند.
- حداقل و حداکثر فشار ورودی و فشار خروجی مطلوب در حالت عادی و اوج مصرف
- دبی موردنیاز یا اطلاعات مصرفکننده، تعداد عملگرها و سرعت سیکل دستگاه
- سایز پورت، نوع رزوه، جهت جریان و فضای در دسترس برای نصب
- نیاز به تخلیه ثانویه، مانومتر، قفل تنظیم یا پایه نصب
- دمای محیط و سیال، میزان رطوبت، گردوغبار و احتمال تماس با مواد خورنده
- نوع کنترل موردنیاز؛ دستی، دقیق، پایلوتی یا الکتروپنوماتیک
- برند یا کد قطعه فعلی، نقشه مدار و محدودیتهای سازگاری با تجهیزات موجود
دبی نامی و افت فشار چه اثری بر انتخاب رگلاتور دارند؟
دبی کاتالوگ در شرایط آزمون مشخص اندازهگیری میشود و باید همراه فشار ورودی، فشار خروجی و افت مجاز بررسی شود. رگلاتوری که در حالت بدون مصرف فشار مطلوبی دارد، ممکن است زیر بار افت قابلتوجهی ایجاد کند. برای مصرفکنندههای سریع یا چند سیلندر همزمان، منحنی جریان دیتاشیت مهمتر از انتخاب صرف بر اساس قطر رزوه است. در نبود عدد دقیق دبی، مشخصات سیلندرها، تعداد سیکل و قطر شیلنگها مبنای برآورد قرار میگیرد.
سایز اتصال و نوع رزوه چگونه کنترل میشوند؟
اتصال نامتناسب ممکن است نصب را پیچیده کند یا با ایجاد گلوگاه، ظرفیت واقعی مدار را کاهش دهد. علاوه بر قطر اسمی، استاندارد رزوه، جهت ورودی و خروجی و محل نصب مانومتر باید با لولهکشی موجود هماهنگ باشد. برای تکمیل اتصالات، میتوان گزینههای مرتبط را در صفحه فیتینگ پنوماتیک بررسی کرد، اما انتخاب نهایی باید بر اساس فشار کاری، قطر شیلنگ و استاندارد رزوه انجام شود. در بازطراحی مدار، بهتر است رگلاتور، شیلنگ، فیتینگ و شیرهای فرمان بهعنوان یک مسیر جریان واحد ارزیابی شوند.
استعلام بر اساس مشخصات مدار
فشار، دبی و سایز اتصال را برای بررسی فنی اعلام کنید. تماس برای استعلام
جهت اطلاع از قیمت و خرید محصولات AirMod برروی لینک مربوطه کلیک نمایید.
قیمت کنترل فشار پنوماتیک بر چه عواملی وابسته است؟
قیمت کنترل فشار پنوماتیک به نوع قطعه، برند، محدوده تنظیم، ظرفیت جریان، سایز اتصال و امکانات جانبی وابسته است و بدون این اطلاعات عدد معتبری به دست نمیآید. رگلاتورهای مکانیکی، دقیق، پایلوتی و الکتروپنوماتیک کاربرد یکسانی ندارند و مقایسه صرف بر اساس ظاهر یا قطر پورت درست نیست. مانومتر، قفل تنظیم، تخلیه ثانویه، کیت نصب و جنس بدنه نیز بر قیمت اثر میگذارند. موجودی و شرایط تأمین مدل انتخابی باید هنگام استعلام بررسی شود.
چرا ارزانترین رگلاتور همیشه انتخاب اقتصادیتری نیست؟
هزینه خرید تنها بخشی از هزینه واقعی قطعه است. ظرفیت ناکافی باعث افت فشار زیر بار میشود و آببندی نامناسب میتواند نشتی و توقف تولید ایجاد کند. انتخاب اقتصادی یعنی مدل متناسب با وظیفه، شرایط محیط و حساسیت فرایند تهیه شود، نه ارزانترین گزینه بدون تحلیل فنی. قیمت باید در کنار دیتاشیت، قابلیت تعمیر یا تعویض و دسترسی به قطعات مرتبط مقایسه شود.
نصب و تنظیم رگلاتور پنوماتیک چگونه انجام میشود؟
نصب صحیح بر عملکرد و عمر مفید رگلاتور اثر مستقیم دارد و باید مطابق جهت جریان، محدوده فشار و دستورالعمل سازنده انجام شود. پیش از هر کار، منبع هوای فشرده باید ایمنسازی و فشار باقیمانده مدار تخلیه شود؛ زیرا باز کردن اتصال تحت فشار خطرناک است. محل نصب نیز باید امکان مشاهده مانومتر، دسترسی به ولوم تنظیم و سرویس دورهای را فراهم کند. مراحل زیر یک چارچوب عمومی هستند و جایگزین دستورالعمل مدل یا ارزیابی تکنسین واجد صلاحیت نمیشوند.
- کد محصول، محدوده فشار، جهت فلش جریان و استاندارد رزوه را با مدار تطبیق دهید.
- هوا را قطع کنید، فشار محبوس را تخلیه و مسیر اتصال را از آلودگی پاک کنید.
- رگلاتور را بدون اعمال تنش مکانیکی و با آببندی مناسب در جهت صحیح نصب کنید.
- فشار تنظیم را از مقدار پایین آغاز کنید و بهتدریج تا نقطه موردنیاز افزایش دهید.
- فشار خروجی را در حالت بیباری و زیر بار کنترل کنید و نشتی اتصالات را بررسی کنید.
کیفیت هوای ورودی چه اثری بر رگلاتور دارد؟

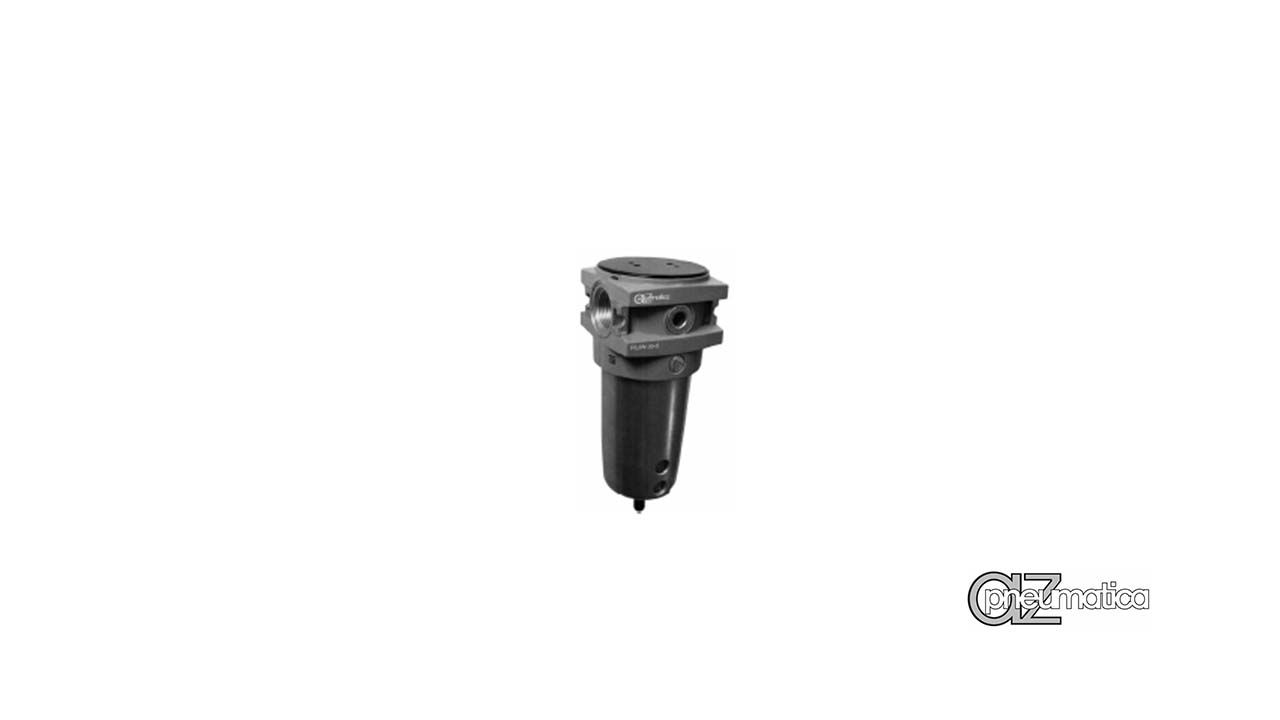

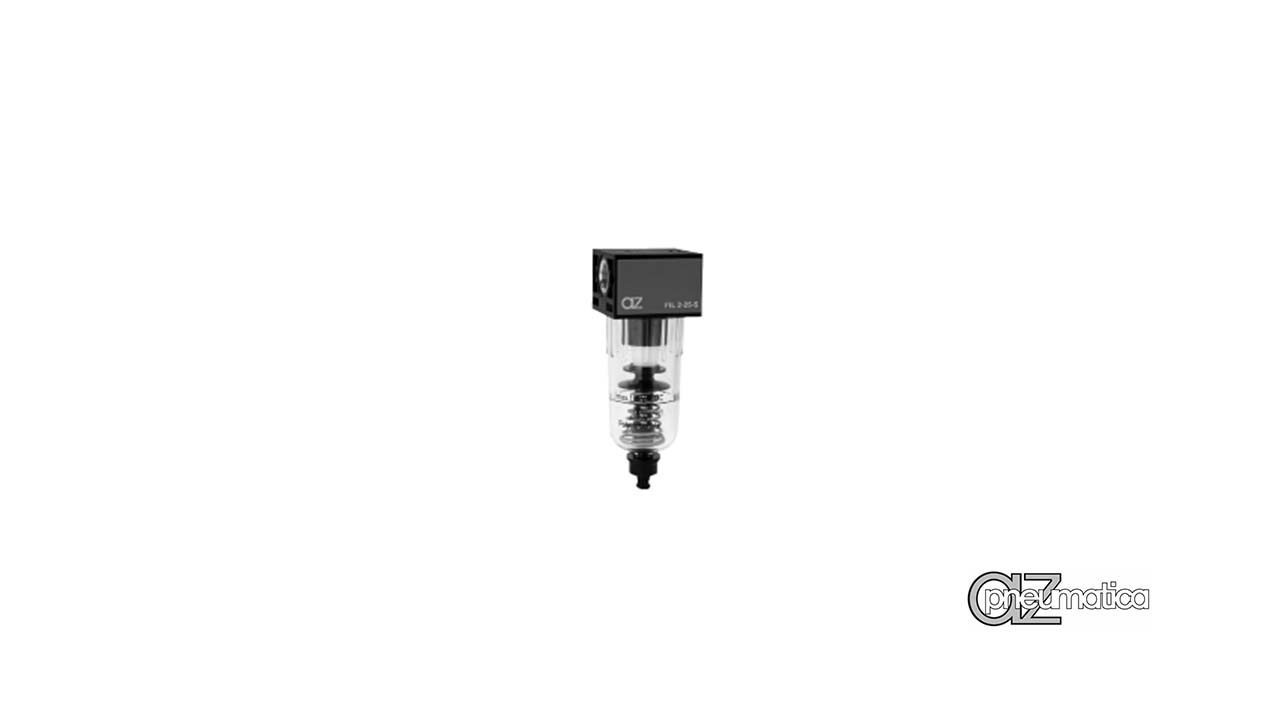

ذرات، رطوبت و آلودگی روغنی میتوانند حرکت سوپاپ یا دیافراگم را مختل کنند و باعث نوسان فشار یا نشتی شوند. به همین دلیل در بسیاری از مدارها، فیلتر مناسب پیش از رگلاتور نصب میشود و تخلیه آب جمعشده در واحد مراقبت باید طبق برنامه انجام گیرد. فاصله نصب، جهت کاسه فیلتر و محدودیتهای دما و فشار باید از دیتاشیت همان مجموعه بررسی شود. تمیزی هوای ورودی همچنین بر عملکرد شیرهای فرمان اثر دارد و برای هماهنگی اجزا میتوان صفحه شیرهای برقی پنوماتیک را نیز بررسی کرد.
چه نشانههایی به بررسی یا تعویض رگلاتور نیاز دارند؟
نوسان مداوم عقربه مانومتر، تغییر فشار بدون دستکاری ولوم، افت شدید فشار هنگام مصرف، صدای نشتی و دشواری در تنظیم از نشانههایی هستند که باید بررسی شوند. علت همیشه خود رگلاتور نیست و گرفتگی فیلتر، نشتی پاییندست، کوچک بودن لوله یا تغییر فشار کمپرسور نیز میتواند رفتار مشابهی ایجاد کند. عیبیابی باید از اندازهگیری فشار در چند نقطه و کنترل شرایط جریان آغاز شود. زمان سرویس یا تعویض بر اساس مدل، کیفیت هوا، تعداد سیکل و توصیه سازنده تعیین میشود و نباید برای همه تجهیزات یک عدد ثابت در نظر گرفت.
جهت اطلاع از قیمت و خرید محصولات AZ برروی لینک مربوطه کلیک نمایید.
کنترل فشار پنوماتیک برای چه کاربردهایی مناسب است؟
رگلاتور در بخشی از مدار به کار میرود که مصرفکننده به فشاری کمتر یا پایدارتر از خط اصلی نیاز دارد. کنترل نیروی سیلندر، تنظیم ابزار بادی، تغذیه شیرهای فرمان و ماشینآلات بستهبندی یا مونتاژ از کاربردهای رایج هستند. فرایند حساس ممکن است به رگلاتور دقیق یا الکتروپنوماتیک نیاز داشته باشد، در حالی که برای کاربرد عمومی یک مدل مکانیکی متناسب کافی است. انتخاب باید بر عملکرد مورد انتظار متکی باشد، نه صرفاً نام صنعت یا ظاهر قطعه.
| وضعیت کاربرد | نیاز اصلی | گزینه قابل بررسی | اطلاعات ضروری پیش از سفارش |
|---|---|---|---|
| شاخه عمومی هوای فشرده | کاهش فشار خط اصلی | رگلاتور مکانیکی استاندارد | فشار ورودی، خروجی، دبی و سایز اتصال |
| کنترل نیروی سیلندر | تکرارپذیری فشار و نیروی عملگر | رگلاتور مستقل نزدیک شاخه مصرفی | قطر سیلندر، بار، سرعت و سیکل کاری |
| فرایند با تغییر نقطه تنظیم | تنظیم فشار با فرمان کنترلی | رگلاتور الکتروپنوماتیک یا پروپرشنال | نوع سیگنال، دقت، زمان پاسخ و محدوده فشار |
| حفاظت در برابر اضافهفشار | محدود کردن فشار بیش از حد | شیر اطمینان متناسب با طراحی مدار | فشار تنظیم، ظرفیت تخلیه و الزامات ایمنی |
جدول بالا مسیر اولیه انتخاب را نشان میدهد، اما در پروژههای واقعی ممکن است چند نیاز همزمان وجود داشته باشد. برای مثال، یک شاخه میتواند علاوه بر کاهش فشار به فیلتر، تخلیه ثانویه و کنترل از راه دور نیز نیاز داشته باشد. مشاهده دستههای محصولات AZ و محصولات AirMod میتواند برای شناخت گزینههای موجود مفید باشد، ولی تطبیق مدل باید با کاتالوگ و شرایط مدار انجام شود. در صورت نبود کد دقیق، ارسال تصویر قطعه و اندازهگیری مشخصات پایه فرایند انتخاب را سادهتر میکند.
چرا برای انتخاب محصول با راشا پارس فیدار مشورت کنیم؟
بر اساس معرفی منتشرشده در سایت، شرکت راشا پارس فیدار فعالیت خود را از سال ۱۳۹۰ با تمرکز بر حوزه هیدرولیک و الکترونیک آغاز کرده و در ادامه بخش ساخت و تولید را توسعه داده است. دامنه فعالیت معرفیشده مجموعه شامل تأمین تجهیزات هیدرولیک و پنوماتیک، طراحی و ساخت تجهیزات و ماشینآلات خاص و اجرای پروژههای صنعتی است. وجود فروشگاه در تهران و کارخانه در شهر صنعتی کاوه نیز در اطلاعات تماس سایت درج شده است. این سابقه فنی میتواند هنگام بررسی ارتباط رگلاتور با سایر اجزای مدار و نیازهای ماشین مفید باشد، بدون آنکه جایگزین دیتاشیت یا محاسبات مهندسی پروژه شود.
چه مدارکی برای مشاوره فنی ارسال شود؟
برای بررسی، کد قطعه فعلی، تصویر پلاک، عکس محل نصب و اطلاعات فشار و دبی را ارائه کنید. در طراحی جدید، نقشه پنوماتیک، مشخصات مصرفکننده، تعداد سیکل و محدودیت ابعادی نیز لازم است. نمونههای فعالیت مجموعه در صفحه پروژههای صنعتی راشا پارس فیدار و اطلاعات شرکت در صفحه درباره راشا پارس فیدار قرار دارد. اطلاعات کاملتر، مقایسه مدلها و اعلام وضعیت تأمین را دقیقتر میکند.
شیوه دریافت مشاوره و ثبت سفارش کنترل فشار پنوماتیک
برای شروع استعلام، فشار ورودی، فشار خروجی، سایز و نوع رزوه، دبی یا مشخصات مصرفکننده و برند ترجیحی را آماده کنید. اگر محصول جایگزین قطعه موجود است، کد فنی و تصویر آن را نیز ارسال کنید تا احتمال خطا در ابعاد و اتصالات کاهش یابد. پس از بررسی فنی، مدل قابلتأمین، شرایط سفارش و قیمت روز باید بهصورت جداگانه استعلام شود، زیرا اطلاعات موجودی و قیمت میتواند تغییر کند. برای دسترسی به آدرسها و شمارههای ثابت مجموعه نیز میتوانید صفحه تماس با راشا پارس فیدار را مشاهده کنید.
سوالات متداول درباره کنترل فشار پنوماتیک
در این بخش به چند پرسش کوتاه و پرتکرار پیش از خرید پاسخ داده شده است. پاسخ دقیق هر پروژه به نوع مدار، فشار، دبی و مدل انتخابی وابسته است و در بخشهای اصلی صفحه معیارهای لازم با جزئیات بیشتری توضیح داده شد. برای تصمیم نهایی، مشخصات فنی باید با کاتالوگ سازنده و شرایط واقعی دستگاه تطبیق داده شود.
- برای استعلام قیمت کنترل فشار پنوماتیک چه اطلاعاتی لازم است؟حداقل باید فشار ورودی، فشار خروجی مطلوب، سایز و نوع رزوه و میزان دبی یا مشخصات مصرفکننده اعلام شود. نیاز به مانومتر، تخلیه ثانویه، پایه نصب یا کنترل الکتریکی نیز بر انتخاب مدل اثر دارد. اگر قطعه جایگزین است، کد محصول و عکس پلاک را ارسال کنید تا بررسی دقیقتر شود.
- تفاوت رگلاتور پنوماتیک با شیر اطمینان چیست؟رگلاتور برای کاهش و تنظیم فشار پاییندست استفاده میشود، در حالی که شیر اطمینان وظیفه محدود کردن اضافهفشار و حفاظت از مدار را دارد. عملکرد، ظرفیت و معیارهای انتخاب این دو قطعه یکسان نیست. استفاده از رگلاتور بهجای تجهیز ایمنی باید فقط بر اساس طراحی تأییدشده مدار انجام شود.
- آیا میتوان رگلاتور را به یک سیستم پنوماتیک موجود اضافه کرد؟در بسیاری از مدارها امکان اضافه کردن رگلاتور وجود دارد، اما فشار، دبی، فضای نصب، نوع اتصال و جهت جریان باید بررسی شود. کوچک بودن مسیر یا انتخاب مدل نامتناسب ممکن است افت فشار ایجاد کند. پیش از تغییر مدار، ایمنسازی سیستم و تطبیق با دستورالعمل تجهیزات ضروری است.
- علت ثابت نماندن فشار خروجی رگلاتور چیست؟کمبود ظرفیت رگلاتور، نوسان فشار ورودی، گرفتگی فیلتر، نشتی پاییندست یا خرابی اجزای داخلی میتواند باعث تغییر فشار شود. اندازهگیری فشار در حالت بیباری و زیر بار به تشخیص علت کمک میکند. اگر فشار بدون مصرف نیز تغییر میکند، رگلاتور و نشتی مدار باید تخصصی بررسی شوند.
جمعبندی برای انتخاب و خرید کنترل فشار پنوماتیک
مهمترین معیار در خرید کنترل فشار پنوماتیک، تطبیق عملکرد قطعه با نیاز واقعی مدار است. ابتدا مشخص کنید هدف کاهش فشار، حفاظت در برابر اضافهفشار یا ایجاد فرمان بر اساس فشار است و سپس محدوده فشار، دبی، اتصال، دقت و شرایط محیطی را بررسی کنید. قیمت زمانی معنا دارد که مدلها از نظر فنی همرده باشند و وضعیت موجودی آنها در زمان سفارش مشخص شود. برای انتخاب مرحله بعد، اطلاعات مدار یا کد قطعه فعلی را آماده کرده و جهت بررسی و استعلام با کارشناس تماس بگیرید.
ثبت درخواست بررسی محصول
مشخصات فنی را برای انتخاب و استعلام آماده کنید. تماس با راشا پارس فیدار
