سیستم های هیدرولیکی در صنعت امروز نقشی حیاتی دارند؛ از ماشین آلات راه سازی و کشاورزی گرفته تا تجهیزات سنگین صنعتی و خطوط تولید پیشرفته. در این سیستم ها، انتقال و ذخیره سازی انرژی به شکل فشار سیال اهمیت زیادی پیدا می کند. یکی از اجزای کلیدی که وظیفه ی ذخیره انرژی و ایجاد پایداری در مدار را بر عهده دارد، آکومولاتور هیدرولیک است.
آکومولاتور را می توان به باتری در سیستم الکتریکی تشبیه کرد؛ همان طور که باتری انرژی الکتریکی را ذخیره و در مواقع نیاز آزاد می کند، آکومولاتور نیز انرژی هیدرولیکی را در قالب فشار روغن ذخیره کرده و در زمان مناسب در اختیار مدار قرار می دهد. این قطعه نه تنها به افزایش راندمان سیستم کمک می کند، بلکه عمر پمپ و دیگر اجزای هیدرولیک را نیز افزایش می دهد.
در ادامه به بررسی دقیق عملکرد، اجزا و انواع آکومولاتور هیدرولیک می پردازیم.
جهت اطلاع از قیمت محصولات هیدرولیک مک برروی لینک مربوطه کلیک نمایید.

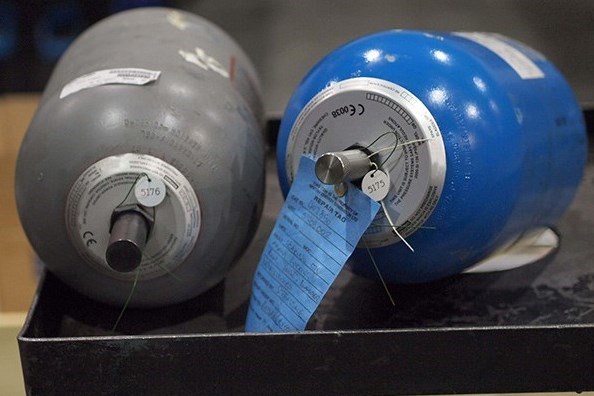

آکومولاتور هیدرولیک چیست و چرا اهمیت دارد؟
آکومولاتور هیدرولیک یک مخزن تحت فشار است که برای ذخیره انرژی هیدرولیکی به کار می رود. انرژی در این قطعه به صورت فشرده سازی یک گاز (معمولاً نیتروژن) ذخیره شده و سپس در زمان نیاز به شکل فشار روغن آزاد می شود.
اهمیت آکومولاتور را می توان در چند نقش کلیدی خلاصه کرد:
- تأمین فشار لحظه ای برای جبران افت ناگهانی فشار در مدار
- کاهش ضربان و نوسانات ناشی از پمپ
- ذخیره انرژی در زمان های کم مصرف و آزادسازی در زمان اوج مصرف
- محافظت از اجزای حساس مدار در برابر شوک های فشاری
در واقع بدون وجود آکومولاتور، سیستم های هیدرولیکی در برابر تغییرات فشار بسیار آسیب پذیر می شوند و راندمان کلی مدار کاهش پیدا می کند.
آکومولاتور هیدرولیک چگونه کار می کند؟
مکانیسم عملکرد آکومولاتور بر پایه ی اصل فشرده سازی گاز است. درون آکومولاتور بخشی به گاز (معمولاً نیتروژن خشک) و بخشی به روغن هیدرولیک اختصاص داده شده است. زمانی که پمپ روغن تحت فشار را به آکومولاتور می فرستد، حجم گاز کاهش یافته و فشرده می شود. این فشرده سازی باعث ذخیره انرژی می شود.
هنگامی که مدار به فشار یا دبی بیشتری نیاز دارد، فشار گاز فشرده باعث می شود روغن ذخیره شده دوباره به مدار بازگردد. این فرآیند شبیه فنری است که فشرده شده و در زمان مناسب انرژی خود را آزاد می کند.
به زبان ساده، پمپ انرژی مکانیکی را به فشار سیال تبدیل می کند، آکومولاتور انرژی هیدرولیکی را ذخیره می کند و سپس در زمان نیاز، همان انرژی را به مدار بازمی گرداند.
ساختار و اجزای اصلی آکومولاتور هیدرولیک
ساختار آکومولاتور هیدرولیک بسته به نوع آن متفاوت است، اما اجزای اصلی تقریباً مشابه اند:
- بدنه (Shell) :
یکی از اجزای اصلی آکومولاتور هیدرولیک، بدنه آن است. این بدنه در حقیقت محفظه ی اصلی است که تحت فشار کار می کند. معمولاً از فولاد آلیاژی مقاوم ساخته می شود.
- گاز فشرده (Gas Chamber) :
در ساختار آکومولاتور هیدرولیک از گاز فشرده استفاده می شود. معمولاً نیتروژن خشک به دلیل پایداری و بی اثر بودن شیمیایی استفاده می شود.
- روغن هیدرولیک:
روغن هیدرولیک یکی دیگر از اجزای اصلی این دستگاه است. این روغن در واقع سیالی است که انرژی را منتقل می کند.
- جداکننده (Separator) :
جداکننده یکی دیگر از اجزای اصلی این سیستم است. این جداکننده بسته به نوع آکومولاتور ممکن است دیافراگم، پیستون یا بلادر باشد. این جداکننده مانع از تماس مستقیم روغن و گاز می شود.
- اتصالات ورودی و خروجی:
محل اتصال به مدار هیدرولیک.
- شیر پرکن گاز:
شیرپرکن گاز یکی دیگر از اجزای اصلی در این سیستم است که برای شارژ یا تنظیم فشار گاز مورد استفاده قرار می گیرد.
این اجزا با همکاری یکدیگر، فرآیند ذخیره و آزادسازی انرژی را امکان پذیر می کنند.
بیشتر بخوانید : کاویتاسیون چیست؟ علت ایجاد کاویتاسیون
انواع آکومولاتور هیدرولیک و ویژگی های هرکدام
آکومولاتورهای هیدرولیک بر اساس نوع جداکننده ی بین گاز و روغن دسته بندی می شوند. مهم ترین انواع آن عبارت اند از:
- آکومولاتور پیستونی
- آکومولاتور دیافراگمی
- آکومولاتور بلادر (کیسه ای)
- آکومولاتور وزنه ای
هر یک از این انواع ویژگی ها، مزایا و محدودیت های خاص خود را دارند که در ادامه به طور جداگانه بررسی می شوند.
آکومولاتور پیستونی
در این نوع، یک پیستون فلزی بین بخش گاز و روغن قرار دارد. با ورود روغن، پیستون حرکت کرده و گاز فشرده می شود.
مزایا:
- قابلیت تحمل فشارهای بسیار بالا (حتی بالاتر از ۳۰۰ بار)
- حجم ذخیره سازی بزرگ
- دوام و طول عمر بالا
معایب:
- حساسیت به سایش و نشتی در اطراف پیستون
- نیاز به دقت بالا در آب بندی
کاربرد: در صنایع سنگین مانند فولادسازی، ماشین آلات معدنی و تجهیزات نظامی به دلیل فشارهای بالا و نیاز به حجم ذخیره زیاد.
آکومولاتور دیافراگمی
در این مدل یک دیافراگم الاستیک (معمولاً از لاستیک مصنوعی) بین گاز و روغن قرار دارد. ورود روغن باعث تغییر شکل دیافراگم می شود و گاز فشرده می گردد.
مزایا:
- واکنش سریع به تغییر فشار
- طراحی ساده و جمع وجور
- قیمت پایین تر نسبت به پیستونی
معایب:
- محدودیت در فشار و حجم ذخیره
- احتمال پارگی دیافراگم در طول زمان
کاربرد: سیستم های سبک و متوسط مانند ماشین آلات کشاورزی، دستگاه های پرس سبک و مدارهای موبایل هیدرولیکی.
آکومولاتور بلادر (کیسه ای)
در این نوع، یک کیسه انعطاف پذیر (بلادر) داخل محفظه قرار دارد. گاز درون بلادر قرار گرفته و روغن در اطراف آن جریان دارد. با ورود روغن، بلادر فشرده می شود.
مزایا:
- راندمان بالا و نشتی کم
- قابلیت پاسخ سریع
- نصب و نگهداری آسان
معایب:
- محدودیت در دمای کاری (به دلیل جنس کیسه)
- نیاز به تعویض بلادر در صورت فرسودگی
کاربرد: ماشین آلات صنعتی عمومی، سیستم های هیدرولیک متحرک و خطوط تولید.
آکومولاتور وزنه ای
این نوع آکومولاتور بیشتر در گذشته استفاده می شد و امروزه کمتر رایج است. در آن از یک وزنه سنگین برای ایجاد فشار بر روی سیال استفاده می شود. روغن در محفظه ای قرار دارد و وزنه نیروی لازم برای ایجاد فشار را فراهم می کند.
مزایا:
- فشار خروجی کاملاً یکنواخت و پایدار
- ساده در مفهوم و ساختار
معایب:
- ابعاد بسیار بزرگ و وزن زیاد
- هزینه بالا و نصب دشوار
- عدم کاربرد در سیستم های مدرن و متحرک
کاربرد: بیشتر در تأسیسات ثابت و تاریخی، کمتر در صنایع امروزی.
بیشتر بخوانید : راهکارهایی برای استفاده بهینه از سیستمهای هیدرولیکی در صنایع سنگین
کاربردهای آکومولاتور هیدرولیک در صنعت
آکومولاتور هیدرولیک به دلیل قابلیت ذخیره و آزادسازی انرژی، در صنایع مختلف نقش های بسیار متنوعی ایفا می کند. این کاربردها فراتر از یک عملکرد ساده بوده و در بسیاری از مواقع به عنوان قطعه ای حیاتی برای پایداری سیستم عمل می کند.
یکی از مهم ترین کاربردهای آکومولاتور، جبران افت فشار ناگهانی در مدار است. در لحظاتی که بار مکانیکی به طور ناگهانی افزایش می یابد یا مصرف سیال بالا می رود، آکومولاتور انرژی ذخیره شده را آزاد کرده و مانع از افت فشار می شود.
کاربرد دیگر آن در جذب ضربه های فشاری (هیدرولیک شاک) است. زمانی که شیرها به سرعت بسته یا باز می شوند، فشار ناگهانی در مدار ایجاد می شود که می تواند به اجزا آسیب بزند. آکومولاتور با عملکردی مشابه یک ضربه گیر، این شوک ها را جذب می کند.
در صنایع خودروسازی، دستگاه های پرس، ماشین آلات کشاورزی، تجهیزات راه سازی و حتی صنایع انرژی، آکومولاتور به عنوان ذخیره ساز انرژی به کار می رود. برای مثال، در دستگاه های پرس، آکومولاتور امکان اجرای ضربات قدرتمند و سریع را فراهم می کند بدون آنکه پمپ نیاز به تولید لحظه ای انرژی عظیم داشته باشد.
مزایای استفاده از آکومولاتور هیدرولیک در سیستم های هیدرولیکی
مزایای آکومولاتور هیدرولیک تنها به ذخیره سازی انرژی محدود نمی شود؛ بلکه این قطعه باعث بهبود عملکرد کلی مدار و افزایش طول عمر تجهیزات می شود.
نخستین مزیت، افزایش راندمان انرژی است. آکومولاتور در زمان هایی که سیستم به انرژی کمی نیاز دارد، مازاد انرژی را ذخیره می کند و در زمان اوج مصرف آن را آزاد می سازد. این کار باعث می شود پمپ ها تحت فشار مداوم قرار نگیرند و راندمان کلی بالا برود.
مزیت دیگر، محافظت از سیستم در برابر شوک های فشاری است. این ویژگی از آسیب به شیرها، سیلندرها و شلنگ ها جلوگیری کرده و هزینه های تعمیرات را کاهش می دهد.
همچنین، آکومولاتور نقش مهمی در کاهش اندازه و ظرفیت پمپ ها دارد. چون بخشی از نیاز لحظه ای سیستم را خودش تأمین می کند، دیگر نیازی به انتخاب پمپ های بزرگ تر و پرهزینه تر نیست.
از نظر اقتصادی نیز استفاده از آکومولاتور به معنای کاهش هزینه های انرژی و نگهداری است؛ زیرا با تثبیت فشار و کاهش استهلاک، عمر مفید کل مدار افزایش می یابد.
معایب و محدودیت های آکومولاتور هیدرولیک
با وجود مزایای فراوان، آکومولاتور هیدرولیک نیز محدودیت ها و معایبی دارد که باید در نظر گرفته شوند.
یکی از محدودیت های اصلی، نیاز به شارژ دوره ای گاز است. در آکومولاتورهایی که از گاز نیتروژن استفاده می کنند، به مرور زمان فشار گاز کاهش می یابد و لازم است دوباره شارژ شود. این کار نیازمند تجهیزات خاص و نیروی متخصص است.
دیگر محدودیت، حساسیت برخی مدل ها به دما و نوع روغن است. برای مثال، آکومولاتور بلادر ممکن است در دماهای بالا یا پایین عملکرد مناسبی نداشته باشد.
از نظر ایمنی نیز باید توجه داشت که آکومولاتور به عنوان یک مخزن تحت فشار می تواند در صورت ترکیدگی یا نصب نادرست خطرآفرین باشد. بنابراین رعایت استانداردها و بازرسی دوره ای الزامی است.
همچنین، هزینه خرید اولیه ی آکومولاتور به ویژه انواع پیستونی و با حجم بالا می تواند زیاد باشد و در پروژه های کوچک فشار مالی ایجاد کند.
بیشتر بخوانید : تانک هیدرولیک چیست و چه کاربردی دارد؟
نکات مهم در انتخاب آکومولاتور هیدرولیک مناسب
انتخاب صحیح آکومولاتور هیدرولیک اهمیت زیادی دارد؛ زیرا انتخاب نادرست می تواند باعث کاهش راندمان یا حتی آسیب به سیستم شود.
اولین نکته، فشار کاری سیستم است. آکومولاتور باید بتواند فشار حداکثر مدار را تحمل کند. انتخاب مدلی با ظرفیت فشار کمتر از نیاز، منجر به کاهش عمر و حتی خرابی ناگهانی می شود.
دومین عامل، حجم مورد نیاز ذخیره سازی است. این مقدار باید بر اساس نیاز مدار در زمان اوج مصرف یا هنگام افت فشار محاسبه شود. معمولاً سازندگان جداولی ارائه می دهند که بر اساس دبی پمپ و فشار کاری، حجم مناسب را نشان می دهد.
نوع آکومولاتور نیز باید متناسب با شرایط انتخاب شود:
- اگر فشار بسیار بالا مدنظر است آکومولاتور پیستونی انتخاب مناسبی است.
- اگر سرعت پاسخ و ابعاد کوچک مهم است دیافراگمی یا بلادر گزینه بسیار ایده آلی است.
- اگر فشار یکنواخت در تأسیسات ثابت لازم است نوع وزنه ای این دستگاه ها مناسب است.
همچنین باید به شرایط محیطی و نوع سیال توجه کرد. برخی لاستیک ها و دیافراگم ها در برابر روغن های خاص یا دمای بالا مقاومت کافی ندارند.
در نهایت، هزینه نگهداری و دسترسی به قطعات یدکی هم معیار مهمی است. انتخاب مدلی که قطعات یدکی آن به راحتی در بازار موجود باشد، از توقف طولانی مدت سیستم جلوگیری می کند.
نگهداری و سرویس آکومولاتور هیدرولیک
آکومولاتور هیدرولیک مانند هر قطعه ی دیگر در سیستم های تحت فشار، برای داشتن عملکرد بهینه نیازمند نگهداری و سرویس دوره ای است. اگرچه این قطعه به ظاهر ساده به نظر می رسد، اما کوچک ترین بی توجهی در نگهداری آن می تواند منجر به افت راندمان کل مدار و حتی بروز حوادث شود.
یکی از مهم ترین اقدامات نگهداری، کنترل فشار گاز شارژشده است. گاز نیتروژن درون آکومولاتور به مرور زمان دچار افت فشار می شود. اگر فشار اولیه (Pre-charge) کمتر از حد استاندارد گردد، ظرفیت ذخیره سازی آکومولاتور کاهش می یابد. بنابراین باید در فواصل زمانی منظم فشار گاز با گیج مخصوص اندازه گیری و در صورت نیاز شارژ شود.
مورد بعدی، بازرسی ظاهری و ایمنی است. بدنه ی آکومولاتور تحت فشار بالاست و هرگونه ترک یا خوردگی می تواند خطرناک باشد. توصیه می شود به طور دوره ای بدنه، اتصالات و آب بندی ها بررسی شوند.
همچنین کیفیت روغن هیدرولیک تأثیر مستقیمی بر عمر آکومولاتور دارد. وجود ذرات ناخالص، آب یا تغییر ویسکوزیته می تواند به دیافراگم، بلادر یا حتی پیستون آسیب بزند. بنابراین استفاده از فیلتر مناسب و تعویض به موقع روغن اهمیت زیادی دارد.
در نهایت، پیروی از دستورالعمل سازنده بهترین راه برای افزایش طول عمر است. هر تولیدکننده بازه های زمانی مشخصی برای بازرسی، سرویس و تعویض قطعات مصرفی ارائه می دهد که رعایت آن ها ضروری است.
بیشتر بخوانید : هیدرو بلوک یا بلوک هیدرولیک چیست؟
آیا آکومولاتور هیدرولیک قابل تعمیر است؟
این پرسش بسیاری از کاربران صنعتی است: وقتی آکومولاتور دچار مشکل می شود، آیا امکان تعمیر آن وجود دارد یا باید تعویض گردد؟ پاسخ به این سؤال بستگی به نوع آکومولاتور و شدت خرابی دارد.
در آکومولاتورهای دیافراگمی و بلادر، در صورتی که مشکل ناشی از پارگی یا فرسودگی دیافراگم/کیسه باشد، معمولاً امکان تعویض این قطعات وجود دارد. در واقع بسیاری از سازندگان کیت های تعمیر و بلادرهای یدکی ارائه می دهند.
در آکومولاتورهای پیستونی نیز برخی قطعات مانند اورینگ ها و آب بندی ها قابل تعویض هستند. اما در صورت آسیب جدی به بدنه یا پیستون، تعمیر مقرون به صرفه نخواهد بود و باید کل واحد تعویض شود.
نکته مهم این است که تعمیر آکومولاتور هیدرولیک تنها باید توسط افراد متخصص و در کارگاه های مجهز انجام شود، زیرا این قطعه تحت فشار بسیار بالاست و کوچک ترین خطا می تواند خطرات جدی ایجاد کند.
به طور خلاصه، بله آکومولاتور در بسیاری موارد قابل تعمیر است، اما باید هزینه، ایمنی و در دسترس بودن قطعات یدکی بررسی شود تا تصمیم نهایی گرفته شود.
سخن پایانی
در این مقاله به طور کامل به معرفی آکومولاتور هیدرولیک و انواع آن پرداختیم. از تعریف و ساختار تا نحوه عملکرد، کاربردها، مزایا و معایب، راهنمای انتخاب، نگهداری و حتی امکان تعمیر. همان طور که دیدیم، آکومولاتور یکی از اجزای حیاتی مدارهای هیدرولیک است که نقش ذخیره سازی انرژی، تثبیت فشار و حفاظت از سیستم را بر عهده دارد.
انتخاب درست نوع آکومولاتور بر اساس فشار کاری، حجم مورد نیاز و شرایط محیطی، در کنار نگهداری اصولی، تضمین کننده ی عملکرد پایدار و طولانی مدت سیستم خواهد بود. توجه به این نکات باعث می شود بهره وری افزایش یافته و هزینه های تعمیرات و توقف تولید کاهش یابد.
سوالات متداول
۱. هر چند وقت یک بار باید فشار گاز آکومولاتور کنترل شود؟
به طور معمول توصیه می شود هر ۶ ماه یک بار فشار گاز بررسی شود. در سیستم های حساس یا با فشار بالا، این بازه می تواند کوتاه تر (مثلاً هر ۳ ماه) باشد.
۲. خطرات اصلی بی توجهی به نگهداری آکومولاتور چیست؟
افت راندمان سیستم، کاهش ظرفیت ذخیره انرژی، ایجاد شوک های فشاری در مدار و حتی احتمال ترکیدن بدنه در صورت خرابی جدی.
۳. آیا می توان به جای نیتروژن از هوا برای شارژ آکومولاتور استفاده کرد؟
خیر. استفاده از هوا به دلیل وجود اکسیژن و رطوبت خطرناک است و می تواند باعث اکسیداسیون و حتی انفجار شود. تنها گاز استاندارد و ایمن برای شارژ آکومولاتور، نیتروژن خشک است.
