شیر برقی پنوماتیک

توضیحات

شیر برقی پنوماتیک یکی از مهم‌ترین تجهیزات در سیستم‌های اتوماسیون صنعتی و خطوط پنوماتیک است که وظیفه کنترل جریان هوای فشرده را بر عهده دارد. این قطعه با استفاده از فرمان الکتریکی، مسیر حرکت هوا را باز، بسته یا تغییر می‌دهد و باعث کنترل دقیق عملکرد جک‌ها، عملگرها و تجهیزات صنعتی می‌شود.

امروزه در بسیاری از صنایع از جمله خودروسازی، صنایع غذایی، ماشین‌آلات بسته‌بندی، خطوط مونتاژ، صنایع پتروشیمی، تجهیزات پزشکی و سیستم‌های اتوماسیون صنعتی از انواع شیر برقی پنوماتیک استفاده می‌شود. دلیل این موضوع، سرعت عملکرد بالا، دقت مناسب، قابلیت اتوماسیون و طول عمر بالای این شیرها است.

خرید و قیمت شیر برقی پنوماتیک

در زمان خرید شیر برقی پنوماتیک باید به عواملی مانند نوع شیر، تعداد پورت‌ها، فشار کاری، سایز رزوه، نوع بوبین، ولتاژ، برند سازنده و شرایط محیطی توجه شود. انتخاب اشتباه می‌تواند باعث افت راندمان سیستم، افزایش مصرف انرژی و خرابی تجهیزات شود.

در مجموعه راشا پارس فیدار انواع شیر برقی پنوماتیک صنعتی از برندهای معتبر با کیفیت بالا و قیمت مناسب عرضه می‌شود. شما می‌توانید متناسب با نیاز پروژه خود، بهترین مدل شیر برقی پنوماتیک را انتخاب کرده و از مشاوره تخصصی کارشناسان فنی بهره‌مند شوید.

جهت اطلاع از قیمت و خرید محصولات AZ برروی لینک مربوطه کلیک نمایید.

 شیر برقی پنوماتیک چیست؟

شیر برقی پنوماتیک یا Pneumatic Solenoid Valve قطعه‌ای کنترلی در سیستم‌های پنوماتیک است که با استفاده از انرژی الکتریکی، جریان هوای فشرده را کنترل می‌کند. این شیرها معمولاً دارای یک بوبین الکتریکی یا سولنوئید هستند که پس از دریافت جریان برق، میدان مغناطیسی ایجاد کرده و باعث جابه‌جایی اسپول داخلی شیر می‌شود.

این جابه‌جایی مسیر جریان هوا را تغییر داده و عملکرد تجهیزات پنوماتیک را کنترل می‌کند. به همین دلیل شیرهای برقی پنوماتیک نقش مهمی در اتوماسیون خطوط صنعتی دارند.

شیرهای برقی پنوماتیک در مدل‌های مختلفی تولید می‌شوند و بسته به نوع سیستم می‌توان از مدل‌های مختلف مانند ۲/۲، ۳/۲، ۵/۲ و ۵/۳ استفاده کرد.

 عملکرد شیر برقی پنوماتیک چگونه است؟

عملکرد شیر برقی پنوماتیک بر اساس ترکیب سیستم الکتریکی و مکانیکی انجام می‌شود. زمانی که جریان برق به بوبین شیر وارد می‌شود، میدان مغناطیسی تولید شده باعث حرکت هسته داخلی یا اسپول می‌شود. این حرکت باعث تغییر وضعیت پورت‌ها و هدایت هوای فشرده به مسیر موردنظر خواهد شد.

پس از قطع برق، فنر داخلی یا بوبین دوم شیر را به وضعیت اولیه بازمی‌گرداند. این فرآیند در کسری از ثانیه انجام می‌شود و امکان کنترل سریع تجهیزات صنعتی را فراهم می‌کند.

به همین دلیل در سیستم‌هایی که نیاز به عملکرد سریع، تکرار بالا و کنترل دقیق دارند، استفاده از شیر برقی پنوماتیک ضروری است.

جهت اطلاع از قیمت و خرید محصولات AirMod  برروی لینک مربوطه کلیک نمایید.

 اجزای اصلی شیر برقی پنوماتیک

شیرهای برقی پنوماتیک از چند بخش مهم تشکیل شده‌اند که هر کدام نقش مشخصی در عملکرد شیر دارند.

بدنه شیر

بدنه اصلی محل عبور جریان هوا است و معمولاً از آلومینیوم، برنج یا استیل ساخته می‌شود.

بوبین یا سولنوئید

بوبین بخش الکتریکی شیر است که با ایجاد میدان مغناطیسی باعث حرکت اسپول می‌شود.

اسپول

اسپول قطعه‌ای متحرک است که مسیر عبور هوا را تغییر می‌دهد.

فنر بازگشت

در شیرهای تک بوبین از فنر برای بازگرداندن شیر به حالت اولیه استفاده می‌شود.

پورت‌ها

پورت‌ها محل ورود و خروج جریان هوا هستند و تعداد آن‌ها بسته به نوع شیر متفاوت است.

جهت اطلاع از قیمت و خرید تجهیزات پنوماتیک برروی لینک مربوطه کلیک نمایید.

 انواع شیر برقی پنوماتیک

 شیر برقی پنوماتیک ۲/۲

این مدل دارای دو پورت و دو وضعیت است و برای قطع و وصل ساده جریان هوا استفاده می‌شود.

کاربردها:
– قطع و وصل هوای فشرده
– کنترل ساده خطوط پنوماتیک
– تجهیزات صنعتی سبک

 شیر برقی پنوماتیک ۳/۲

این شیر دارای سه پورت و دو وضعیت است و معمولاً برای کنترل جک‌های یک‌طرفه استفاده می‌شود.

کاربردها:
– جک‌های پنوماتیک یک‌طرفه
– تخلیه فشار
– سیستم‌های فرمان

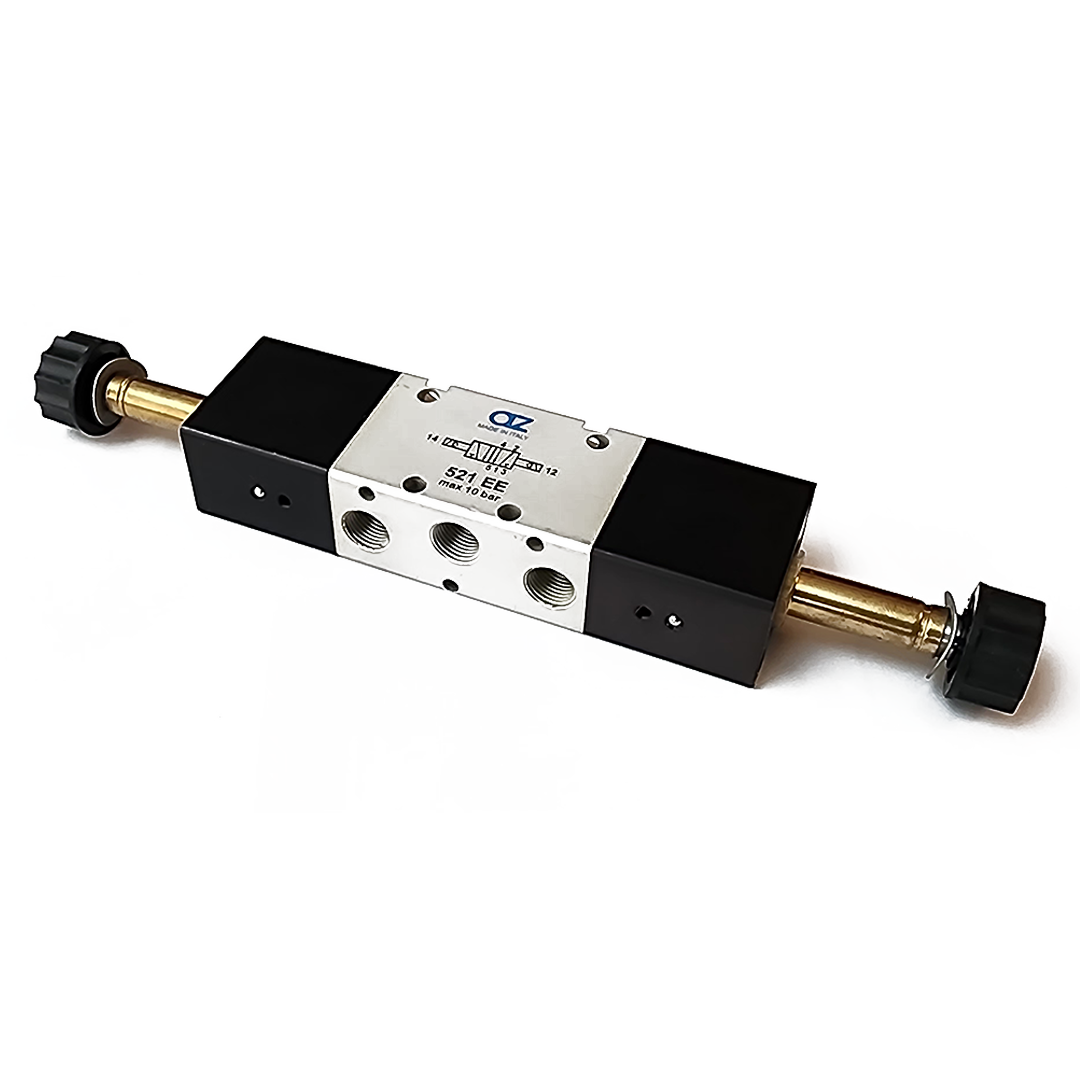

شیر برقی پنوماتیک ۵/۲

یکی از پرکاربردترین مدل‌ها در صنعت است که برای کنترل جک‌های دوطرفه استفاده می‌شود.

مزایا:
– سرعت عملکرد بالا
– کنترل دقیق سیلندر
– مناسب اتوماسیون صنعتی

شیر برقی پنوماتیک ۵/۳

این مدل دارای سه وضعیت مختلف بوده و در سیستم‌های پیشرفته اتوماسیون استفاده می‌شود.

کاربرد:
– کنترل دقیق حرکت سیلندرها
– خطوط تولید پیشرفته
– ماشین‌آلات صنعتی حساس

 جدول کامل مشخصات انواع شیر برقی پنوماتیک

| نوع شیر | تعداد پورت | تعداد وضعیت | کاربرد اصلی | فشار کاری | سرعت عملکرد | مناسب برای |
| ۲/۲ | ۲ | ۲ | قطع و وصل جریان | ۰ تا ۱۰ بار | بالا | سیستم‌های ساده |
| ۳/۲ | ۳ | ۲ | کنترل جک یک‌طرفه | ۰ تا ۱۰ بار | بالا | تجهیزات کنترلی |
| ۵/۲ | ۵ | ۲ | کنترل جک دوطرفه | ۰ تا ۱۶ بار | بسیار بالا | اتوماسیون صنعتی |
| ۵/۳ | ۵ | ۳ | کنترل پیشرفته | ۰ تا ۱۶ بار | بسیار بالا | خطوط تولید حساس |
| تک بوبین | متنوع | متنوع | عملکرد ساده | متوسط | سریع | کاربرد عمومی |
| دو بوبین | متنوع | متنوع | کنترل دوطرفه | بالا | بسیار سریع | سیستم‌های حرفه‌ای |
| مستقیم | متنوع | متنوع | فشار پایین | پایین | بالا | دبی کم |
| پایلوت | متنوع | متنوع | فشار بالا | بالا | متوسط | دبی بالا |

 مهم‌ترین نکات در خرید شیر برقی پنوماتیک

فشار کاری سیستم

اولین نکته در انتخاب شیر برقی پنوماتیک، فشار کاری سیستم است. اگر فشار سیستم بیشتر از توان شیر باشد، عملکرد آن دچار مشکل می‌شود.

دبی عبوری

باید میزان هوای عبوری موردنیاز سیستم مشخص شود تا شیر انتخاب شده بتواند دبی کافی را تأمین کند.

نوع عملکرد

شیرها در مدل‌های تک بوبین و دو بوبین تولید می‌شوند. انتخاب هرکدام به نوع کنترل سیستم بستگی دارد.

ولتاژ بوبین

بوبین شیرها معمولاً در ولتاژهای 12V، 24V، 110V و 220V تولید می‌شود.

شرایط محیطی

در محیط‌های مرطوب، صنعتی یا دارای گردوغبار باید از شیرهای مقاوم‌تر استفاده شود.

برند سازنده

کیفیت برند تأثیر مستقیمی بر طول عمر و عملکرد شیر دارد.

 کاربرد شیر برقی پنوماتیک در صنایع مختلف

صنایع خودروسازی

برای کنترل خطوط مونتاژ، جک‌های پنوماتیک و تجهیزات اتوماتیک استفاده می‌شود.

صنایع بسته‌بندی

در دستگاه‌های بسته‌بندی جهت کنترل دقیق حرکت تجهیزات کاربرد دارد.

صنایع غذایی و دارویی

به دلیل سرعت بالا و عملکرد دقیق، در خطوط تولید بهداشتی استفاده می‌شود.

صنایع پتروشیمی

برای کنترل خطوط انتقال هوا و تجهیزات صنعتی کاربرد دارد.

صنایع چوب و CNC

در دستگاه‌های برش و تجهیزات اتوماتیک استفاده می‌شود.

 مزایای استفاده از شیر برقی پنوماتیک

سرعت عملکرد بالا

این شیرها در مدت زمان بسیار کوتاهی عمل می‌کنند و برای سیستم‌های سریع مناسب هستند.

دقت بالا

کنترل دقیق مسیر جریان هوا باعث افزایش کیفیت عملکرد تجهیزات می‌شود.

کاهش هزینه نیروی انسانی

امکان اتوماسیون فرآیندها باعث کاهش نیاز به اپراتور می‌شود.

طول عمر بالا

در صورت انتخاب صحیح و نگهداری مناسب، شیرهای برقی پنوماتیک عمر بالایی دارند.

مصرف انرژی مناسب

این تجهیزات نسبت به بسیاری از سیستم‌های مکانیکی مصرف انرژی پایین‌تری دارند.

 تفاوت شیر برقی پنوماتیک مستقیم و پایلوت

| ویژگی | شیر مستقیم | شیر پایلوت |
| نحوه عملکرد | مستقیم توسط بوبین | با فشار کمکی |
| فشار کاری | پایین | بالا |
| دبی عبوری | کم | زیاد |
| مصرف برق | بیشتر | کمتر |
| کاربرد | سیستم سبک | سیستم صنعتی |

راهنمای انتخاب بهترین شیر برقی پنوماتیک

برای انتخاب بهترین شیر برقی پنوماتیک باید ابتدا نوع سیستم پنوماتیک مشخص شود. سپس بر اساس موارد زیر مدل مناسب انتخاب گردد:

– فشار کاری
– دبی موردنیاز
– تعداد پورت‌ها
– نوع سیلندر
– ولتاژ برق
– شرایط محیطی
– سرعت عملکرد
– نوع کنترل

در پروژه‌های صنعتی بهتر است قبل از خرید با کارشناسان فنی مشورت شود تا انتخاب دقیق‌تری انجام گیرد.

 قیمت شیر برقی پنوماتیک

قیمت شیر برقی پنوماتیک به عوامل مختلفی بستگی دارد:

– برند سازنده
– سایز شیر
– نوع عملکرد
– تعداد پورت‌ها
– جنس بدنه
– نوع بوبین
– فشار کاری
– کشور سازنده

معمولاً برندهای اروپایی قیمت بالاتری دارند اما طول عمر و کیفیت آن‌ها بیشتر است. برندهای اقتصادی نیز برای بسیاری از پروژه‌های صنعتی گزینه مناسبی محسوب می‌شوند.

 برندهای پرکاربرد شیر برقی پنوماتیک

برخی از برندهای معتبر بازار شامل:

– AirTac
– SMC
– Festo
– AZ Pneumatica
– Airtac
– Camozzi
– Parker
– Metal Work

انتخاب برند مناسب باید بر اساس بودجه، نوع کاربرد و حساسیت پروژه انجام شود.

نگهداری و افزایش عمر شیر برقی پنوماتیک

برای افزایش طول عمر شیرهای برقی پنوماتیک رعایت موارد زیر ضروری است:

– استفاده از هوای فیلتر شده
– جلوگیری از ورود رطوبت
– بررسی منظم بوبین
– جلوگیری از نوسان برق
– سرویس دوره‌ای سیستم
– استفاده از فشار استاندارد

عدم رعایت این موارد می‌تواند باعث خرابی زودهنگام شیر شود.

جهت اطلاع از قیمت و خرید محصولات هیدرولیک مک برروی لینک مربوطه کلیک نمایید.

 چرا خرید شیر برقی پنوماتیک از راشا پارس فیدار؟

راشا پارس فیدار با تأمین انواع تجهیزات پنوماتیک صنعتی، امکان خرید مطمئن و تخصصی را برای صنایع مختلف فراهم کرده است.

مزایای خرید از راشا پارس فیدار:

– تنوع بالای محصولات
– ارائه برندهای معتبر
– مشاوره تخصصی فنی
– قیمت مناسب
– تضمین کیفیت
– ارسال سریع
– پشتیبانی تخصصی

سوالات متداول

شیر برقی پنوماتیک چیست؟

شیر برقی پنوماتیک قطعه‌ای برای کنترل جریان هوای فشرده در سیستم‌های پنوماتیک است که با فرمان الکتریکی عمل می‌کند.

تفاوت شیر برقی ۵/۲ و ۳/۲ چیست؟

مدل ۳/۲ برای جک‌های یک‌طرفه و مدل ۵/۲ برای جک‌های دوطرفه استفاده می‌شود.

شیر برقی تک بوبین بهتر است یا دو بوبین؟

برای سیستم‌های ساده معمولاً تک بوبین مناسب است اما در سیستم‌های حرفه‌ای از دو بوبین استفاده می‌شود.

 فشار کاری مناسب شیر برقی چقدر است؟

بسته به مدل شیر معمولاً بین ۰ تا ۱۶ بار یا بیشتر است.

 آیا شیر برقی پنوماتیک قابل تعمیر است؟

بله، بسیاری از مدل‌ها قابلیت تعمیر و تعویض قطعات داخلی را دارند.

 علت داغ شدن بوبین شیر برقی چیست؟

نوسان برق، استفاده طولانی‌مدت یا خرابی بوبین می‌تواند باعث داغ شدن شود.

بهترین برند شیر برقی پنوماتیک چیست؟

برندهایی مانند SMC، Festo، Camozzi و AirTac از برندهای معتبر بازار هستند.

شیر مستقیم بهتر است یا پایلوت؟

برای فشار پایین شیر مستقیم و برای دبی بالا و سیستم‌های صنعتی شیر پایلوت مناسب‌تر است.

چگونه عمر شیر برقی پنوماتیک را افزایش دهیم؟

با استفاده از هوای تمیز، سرویس منظم و جلوگیری از نوسانات برق.

هنگام خرید شیر برقی پنوماتیک به چه نکاتی توجه کنیم؟

فشار کاری، نوع شیر، سایز پورت، ولتاژ، برند و شرایط محیطی مهم‌ترین عوامل انتخاب هستند.

جمع‌بندی

شیر برقی پنوماتیک یکی از اصلی‌ترین تجهیزات در سیستم‌های اتوماسیون صنعتی و پنوماتیک محسوب می‌شود که نقش مهمی در کنترل جریان هوا و عملکرد تجهیزات صنعتی دارد. انتخاب صحیح این قطعه تأثیر مستقیمی بر راندمان، سرعت و دقت سیستم خواهد داشت.

در زمان خرید شیر برقی پنوماتیک باید به نوع کاربرد، فشار کاری، تعداد پورت‌ها، نوع بوبین، کیفیت ساخت و برند سازنده توجه شود. استفاده از تجهیزات باکیفیت علاوه بر افزایش طول عمر سیستم، باعث کاهش هزینه‌های تعمیر و نگهداری نیز خواهد شد.

اگر برای انتخاب بهترین مدل شیر برقی پنوماتیک نیاز به مشاوره تخصصی دارید، کارشناسان راشا پارس فیدار آماده راهنمایی شما هستند تا متناسب با نیاز صنعتی خود بهترین انتخاب را داشته باشید.
