انتخاب جک پنوماتیک فقط به مشخص کردن قطر بدنه یا طول کورس محدود نمیشود؛ نیروی موردنیاز، فشار واقعی مدار، سرعت حرکت، نوع نصب و شرایط محیطی باید در کنار یکدیگر بررسی شوند. کنترل فشار پنوماتیک نامناسب میتواند باعث کاهش نیروی جک، حرکت ناپایدار، ضربه در انتهای کورس، افزایش مصرف هوای فشرده یا فرسودگی زودهنگام آببندیها شود. در این صفحه با انواع سیلندر پنوماتیک، معیارهای انتخاب، عوامل مؤثر بر قیمت، تجهیزات مکمل و اطلاعات لازم برای سفارش مدل استاندارد یا سفارشی آشنا میشوید. برای انتخاب دقیقتر نیز میتوانید مشخصات دستگاه، تصویر جک فعلی یا نقشه مدار خود را برای بررسی فنی در اختیار کارشناسان راشا پارس فیدار قرار دهید.
جک پنوماتیک چگونه فشار هوای فشرده را به حرکت تبدیل میکند؟
جک پنوماتیک یا سیلندر پنوماتیک یکی از عملگرهای اصلی مدارهای هوای فشرده است که انرژی هوا را به حرکت مکانیکی خطی تبدیل میکند. با ورود هوا به یکی از محفظههای سیلندر، اختلاف فشار در دو طرف پیستون ایجاد میشود و پیستون همراه با میله متصل به آن حرکت میکند. این حرکت میتواند برای هل دادن، کشیدن، جابهجایی، نگهداشتن، فشردن یا موقعیتدهی قطعات استفاده شود. زمان و جهت حرکت جک معمولاً به کمک شیر فرمان تعیین میشود و مقدار نیروی قابلاستفاده آن به قطر پیستون، فشار مؤثر و شرایط مکانیکی سیستم وابسته است.
رابطه فشار کاری، قطر پیستون و نیروی خروجی جک چیست؟
نیروی تئوری جک از حاصلضرب فشار مؤثر در سطح پیستون به دست میآید؛ بنابراین افزایش قطر پیستون یا فشار میتواند نیروی بیشتری ایجاد کند. بااینحال نیروی واقعی معمولاً بهدلیل اصطکاک آببندیها، افت فشار در شیلنگ و شیرها، محدودیت دبی و شرایط بار کمتر از مقدار تئوری است. در مسیر برگشت نیز وجود میله پیستون سطح مؤثر را کاهش میدهد و نیروی برگشت میتواند از نیروی رفت کمتر باشد. به همین علت انتخاب قطر جک باید با درنظرگرفتن حاشیه اطمینان و بدون اتکا به افزایش بیش از حد فشار انجام شود.
رگلاتور چه نقشی در حرکت پایدار جک پنوماتیک دارد؟
رگلاتور یا شیر تنظیم فشار، فشار بالاتر و متغیر ورودی را به فشار پایینتر و قابلکنترل در خروجی تبدیل میکند. ثابت ماندن فشار خروجی کمک میکند نیروی جک و رفتار حرکتی آن در سیکلهای متوالی تغییرات کمتری داشته باشد. سایز اتصال رگلاتور بهتنهایی معیار کافی برای انتخاب نیست و ظرفیت عبور هوا، افت فشار زیر بار و محدوده تنظیم نیز باید بررسی شوند. برای آشنایی با مدلهای مرتبط میتوانید صفحه خرید کنترل فشار پنوماتیک را مشاهده کنید.
انتخاب فنی جک پنوماتیک
مشخصات دستگاه را برای بررسی مدل مناسب اعلام کنید. تماس با کارشناس
برای انتخاب جک پنوماتیک چه اطلاعاتی باید پیش از سفارش مشخص شود؟
دو جک با ظاهر مشابه ممکن است از نظر نیروی خروجی، کورس، نوع آببندی، قابلیت نصب سنسور و شرایط کاری تفاوت زیادی داشته باشند. انتخاب براساس یک نمونه ظاهری یا صرفاً قطر رزوه میتواند باعث ناهماهنگی قطعه با مدار و افزایش هزینه اصلاح دستگاه شود. در پروژههای جایگزینی، کد مدل قبلی و ابعاد نصب اهمیت زیادی دارد و در پروژههای جدید باید اطلاعات بار، زمان سیکل و محدودیت فضا نیز بررسی شوند. آماده کردن اطلاعات زیر، فرایند استعلام و مقایسه گزینهها را دقیقتر میکند.
- وزن یا نیروی مقاوم بار و جهت حرکت آن در حالت افقی، عمودی یا زاویهدار
- طول کورس موردنیاز و فضای آزاد موجود در ابتدا و انتهای حرکت
- فشار واقعی مدار در زمان عملکرد و تعداد جکهایی که همزمان فعال میشوند
- سرعت مطلوب حرکت، تعداد سیکل کاری و مدت توقف در دو انتهای کورس
- نوع عملکرد یکطرفه یا دوطرفه و نحوه بازگشت جک
- نوع نصب، ابعاد پایهها، محدودیت جانبی و احتمال وارد شدن بار شعاعی
- دمای محیط، میزان گردوغبار، رطوبت، آلودگی و حساسیت فرایند به روغن
قطر پیستون و طول کورس چگونه انتخاب میشوند؟
قطر پیستون عمدتاً براساس نیروی لازم و فشار قابلاستفاده تعیین میشود، درحالیکه طول کورس باید با فاصله واقعی حرکت مکانیزم هماهنگ باشد. انتخاب قطر بزرگتر از نیاز، هزینه خرید و مصرف هوای فشرده را افزایش میدهد و ممکن است به شیر، شیلنگ و کمپرسور با ظرفیت بالاتر نیاز داشته باشد. کورس بلند نیز احتمال خمش میله، ایجاد بار جانبی و حساسیت نسبت به ناهمراستایی را بیشتر میکند. در چنین کاربردهایی باید قطر میله، نوع یاتاقانبندی، سرعت و شیوه مهار بار با دقت بیشتری بررسی شوند.
جک یکطرفه یا دوطرفه برای کدام کاربرد مناسبتر است؟
در جک یکطرفه، هوای فشرده حرکت را در یک جهت ایجاد میکند و بازگشت معمولاً به کمک فنر یا نیروی خارجی انجام میشود. این ساختار برای بعضی حرکات کوتاه، گیرهها یا کاربردهایی که بازگشت خودکار اهمیت دارد مناسب است. در جک دوطرفه، هوا در هر دو جهت به سیلندر وارد میشود و کنترل بیشتری روی حرکت رفت و برگشت فراهم میکند. انتخاب نهایی باید براساس نیروی موردنیاز در هر جهت، رفتار مورد انتظار هنگام قطع هوا و نحوه فرماندهی دستگاه انجام شود.
تفاوت مدلهای رایج جک پنوماتیک در کاربرد و محدودیت نصب چیست؟
مدل مناسب جک تنها براساس ظرفیت نیرو مشخص نمیشود و شکل بدنه، نوع هدایت، فضای نصب و نحوه اتصال بار نیز در انتخاب نقش دارند. جک چهارمیل برای بسیاری از کاربردهای عمومی مناسب است، اما در فضای محدود ممکن است مدل کامپکت انتخاب بهتری باشد. در کاربردهایی که بار جانبی یا گشتاور به عملگر وارد میشود، استفاده از جک ساده بدون مکانیزم راهنما میتواند عمر آببندی و بوشها را کاهش دهد. جدول زیر یک مقایسه اولیه برای تشخیص گروه مناسب محصول ارائه میکند.

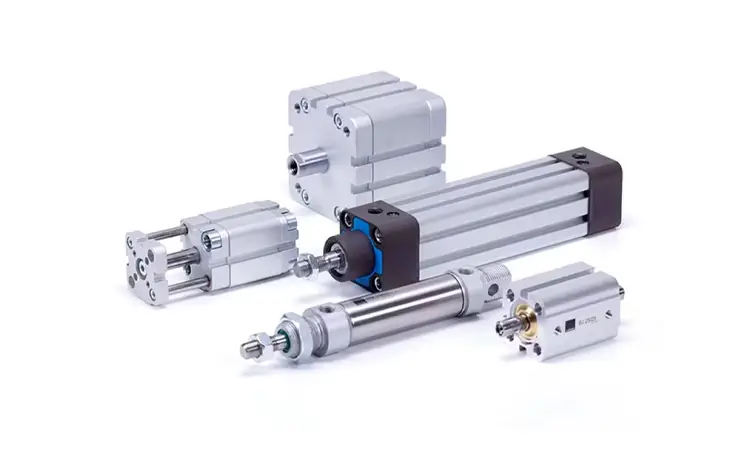

| نوع جک پنوماتیک | کاربرد متداول | مزیت اصلی | نکته مهم هنگام انتخاب |
|---|---|---|---|
| جک چهارمیل یا استاندارد | خطوط تولید، جابهجایی و ماشینآلات عمومی | ساختار متداول و تنوع در قطر و کورس | ابعاد نصب، ضربهگیر و فشار کاری بررسی شود |
| جک قلمی یا گرد | حرکتهای سبک و فضاهای باریک | ابعاد کوچک و نصب ساده | ظرفیت نیرو و مقاومت در برابر بار جانبی محدودتر است |
| جک کامپکت | دستگاههایی با محدودیت طول نصب | طول کلی کمتر نسبت به کورس قابلاستفاده | فضای اتصالات و نحوه انتقال بار کنترل شود |
| جک راهنمادار | پرس سبک، جابهجایی دقیق و نگهداشتن قطعه | مقاومت بهتر در برابر چرخش و بار جانبی | ظرفیت مجاز گشتاور و نوع بوش راهنما بررسی شود |
| جک بدون شفت یا رادلس | کورسهای بلند و محدودیت فضای طولی | اشغال فضای کمتر در امتداد حرکت | بار مجاز، دقت هدایت و شرایط آببندی اهمیت بیشتری دارد |
| جک سفارشی | ماشینآلات خاص یا جایگزینی قطعات غیراستاندارد | امکان هماهنگی ابعاد و کورس با پروژه | نیازمند نقشه، اندازهبرداری و بررسی شرایط واقعی است |
این جدول برای انتخاب اولیه گروه محصول است و جایگزین بررسی کاتالوگ یا نقشه دستگاه نمیشود. در بسیاری از ماشینآلات، جک باید همراه با پایه نصب، سنسور، شیر فرمان، کنترلکننده سرعت و اتصالات مناسب بررسی شود. اختلاف جزئی در فاصله سوراخها، رزوه میله یا طول بسته جک ممکن است نصب مستقیم را غیرممکن کند. برای مشاهده گروههای مکمل میتوانید از صفحه انواع تجهیزات پنوماتیک صنعتی استفاده کنید.
کنترل فشار پنوماتیک چگونه بر قدرت، سرعت و عمر جک اثر میگذارد؟
فشار هوا مستقیماً بر نیروی تولیدی جک اثر دارد، اما سرعت حرکت بیشتر به دبی عبوری و مقاومت مسیر وابسته است. ممکن است گیج فشار در حالت سکون عدد مناسبی نشان دهد، ولی هنگام حرکت چند جک همزمان، بهدلیل محدودیت رگلاتور، شیر یا شیلنگ، فشار در نقطه مصرف افت کند. این افت میتواند حرکت کند، توقف میان کورس یا تفاوت عملکرد بین سیکلها ایجاد کند. بررسی فشار باید تا حد امکان در شرایط واقعی کار دستگاه و زیر بار انجام شود.
چرا افزایش فشار راهحل مناسبی برای جک ضعیف نیست؟
افزایش فشار بدون بررسی محدوده مجاز جک و سایر قطعات میتواند تنش بیشتری به آببندیها، اتصالات و بدنه وارد کند. این کار مصرف هوای فشرده و هزینه تولید آن را نیز بالا میبرد و همیشه مشکل اصلی را برطرف نمیکند. ضعف جک ممکن است از قطر نامناسب، نشتی داخلی، افت دبی، شیر کوچک، شیلنگ باریک، ناهمراستایی یا افزایش اصطکاک مکانیزم ناشی شده باشد. راهحل اصولی، شناسایی عامل محدودکننده و انتخاب قطر یا تجهیزات مدار متناسب با نیاز واقعی است.
برای کنترل سرعت جک باید فشار را کم کنیم یا دبی را تنظیم کنیم؟
کاهش فشار ممکن است سرعت را در بعضی شرایط تغییر دهد، اما وظیفه اصلی رگلاتور تنظیم سطح فشار و نیرو است. کنترل پایدار سرعت معمولاً با تنظیم دبی هوای ورودی یا خروجی و انتخاب فلوکنترل مناسب انجام میشود. در بسیاری از مدارها کنترل هوای خروجی میتواند حرکت یکنواختتری ایجاد کند، ولی آرایش دقیق به نوع جک، جهت بار و طراحی مدار وابسته است. شیر فرمان نیز باید ظرفیت کافی داشته باشد و برای بررسی گزینههای مکمل میتوانید صفحه خرید شیر برقی پنوماتیک را مشاهده کنید.
قیمت جک پنوماتیک بر چه مشخصات فنی و شرایطی وابسته است؟
قیمت جک پنوماتیک بدون مشخص شدن مدل، قطر، کورس و تجهیزات جانبی قابل مقایسه دقیق نیست. دو محصول با قطر و کورس یکسان ممکن است از نظر جنس بدنه، کیفیت آببندی، استاندارد ابعادی، قابلیت نصب سنسور، نوع ضربهگیر و برند تفاوت داشته باشند. مدلهای کامپکت، راهنمادار، رادلس و سفارشی نیز ساختار و کاربرد یکسانی ندارند و نباید تنها با قیمت یک جک عمومی مقایسه شوند. موجودی، شرایط تأمین و نیاز به پایه یا متعلقات نیز هنگام استعلام نهایی بررسی میشود.
| عامل مؤثر بر قیمت | اثر آن بر انتخاب یا هزینه | اطلاعات لازم برای استعلام |
|---|---|---|
| قطر پیستون | افزایش قطر معمولاً ظرفیت نیرو، ابعاد و مصرف هوا را بیشتر میکند | نیروی موردنیاز و فشار واقعی مدار |
| طول کورس | بر طول بدنه، میله پیستون و شرایط هدایت اثر دارد | فاصله دقیق حرکت و فضای نصب |
| نوع جک | ساختار مدلهای استاندارد، کامپکت و راهنمادار متفاوت است | نوع حرکت، بار جانبی و محدودیت فضا |
| آببندی و شرایط محیطی | دما، آلودگی و نوع سیال میتوانند به متریال متفاوت نیاز داشته باشند | دمای کار، رطوبت و شرایط محیط |
| سنسور و تجهیزات جانبی | پایه، سنسور، فلوکنترل و اتصالات بهصورت جداگانه بررسی میشوند | نوع فرمان و تجهیزات موجود مدار |
| ساخت سفارشی | هزینه پس از بررسی نقشه، متریال و عملیات ساخت تعیین میشود | نقشه، نمونه یا اندازهبرداری کامل |
برای مقایسه اقتصادی، قیمت خرید باید در کنار سازگاری فنی، احتمال توقف دستگاه، مصرف هوا و امکان نگهداری بررسی شود. جک ارزان ولی نامتناسب ممکن است هزینه اصلاح پایهها، تعویض شیر یا توقف خط را به پروژه تحمیل کند. از طرف دیگر انتخاب جک بسیار بزرگ نیز میتواند هزینه اولیه و مصرف انرژی را بدون ایجاد مزیت عملی افزایش دهد. استعلام دقیق زمانی امکانپذیر است که مشخصات جک و مدار بهصورت کامل ارائه شود.
استعلام قیمت جک پنوماتیک
قطر، کورس و تصویر محصول را برای استعلام آماده کنید. تماس برای استعلام
سفارش جک پنوماتیک استاندارد یا سفارشی چگونه انجام میشود؟
در سفارش مدل استاندارد، کد محصول یا مشخصات کامل جک فعلی سریعترین مسیر برای شناسایی گزینه مناسب است. اگر کد قابلخواندن نیست، تصاویر واضح از بدنه، پلاک، دو سر جک، محل نصب و اتصالات باید ارائه شوند. برای ساخت سفارشی، اندازهبرداری تنها از طول کلی کافی نیست و کورس، قطر داخلی، قطر میله، رزوهها، پایهها و شرایط بار نیز اهمیت دارند. فرایند زیر چارچوب پیشنهادی برای کاهش خطا در انتخاب و سفارش است.
- کاربرد جک، نوع حرکت، بار، سرعت و تعداد سیکل دستگاه مشخص میشود.
- قطر، کورس، فشار کاری، ابعاد نصب و مشخصات اتصالات جمعآوری میشوند.
- مدل استاندارد موجود یا امکان ساخت جک سفارشی از نظر فنی بررسی میشود.
- متعلقات موردنیاز مانند پایه، سنسور، رگلاتور، شیر و فیتینگ تعیین میشوند.
- پس از تأیید مشخصات فنی، شرایط تأمین و قیمت نهایی اعلام میشود.
راشا پارس فیدار در سایت خود علاوه بر تأمین مدلهای استاندارد، امکان طراحی و تولید جک با ابعاد و کورس متناسب با پروژه را معرفی کرده است. در سفارش سفارشی باید نقشه یا نمونه مبنا پیش از تولید تأیید شود تا رزوهها، طول بسته و باز، محل پورتها و پایههای نصب با دستگاه هماهنگ باشند. برای مشاهده سوابق طراحی و ساخت مجموعه میتوانید صفحه پروژههای صنعتی راشا پارس فیدار را بررسی کنید. کاتالوگ برندها و تجهیزات موجود نیز در صفحه کاتالوگ تجهیزات پنوماتیک قرار دارد.
در نصب و نگهداری جک پنوماتیک چه نکاتی از خرابی زودهنگام جلوگیری میکند؟
بخش قابلتوجهی از مشکلات جکها به خود محصول مربوط نیست و از نصب نامناسب، هوای آلوده یا اعمال بار جانبی ناشی میشود. میله پیستون باید تا حد امکان در راستای حرکت بار قرار گیرد و جک نباید نقش ریل یا راهنمای اصلی مکانیزم را بر عهده بگیرد، مگر آنکه برای این وظیفه طراحی شده باشد. فشار محبوس مدار نیز پیش از باز کردن اتصالات باید کاملاً تخلیه شود. دستورالعمل سازنده مدل انتخابی همواره بر توصیههای عمومی اولویت دارد.
ناهمراستایی و بار جانبی چه اثری بر جک دارند؟
اگر محور جک با مسیر بار همراستا نباشد، نیروی جانبی به میله، بوش و آببندی وارد میشود. این وضعیت میتواند باعث سایش یکطرفه، نشتی، گیرکردن حرکت یا خم شدن میله در کورسهای بلند شود. برای بارهایی که امکان چرخش یا انحراف دارند باید از مکانیزم راهنما، اتصال مفصلی یا جک راهنمادار مناسب استفاده شود. پایههای نصب نیز باید بدون ایجاد تنش روی بدنه محکم شوند.
کیفیت هوای ورودی و نشتی مدار چگونه بررسی میشوند؟
ذرات، رطوبت و آلودگی میتوانند به سطح داخلی، سوپاپها و آببندیهای جک آسیب بزنند و حرکت آن را ناپایدار کنند. فیلتر و واحد آمادهسازی هوا باید متناسب با حساسیت تجهیزات انتخاب و بهصورت دورهای سرویس شوند. نشتی در شیلنگ، فیتینگ یا آببندی داخلی باعث افزایش کارکرد کمپرسور و افت نیروی عملگر میشود. برای تکمیل مسیر هوا میتوانید مشخصات محصولات مرتبط را در صفحه فیتینگ و اتصالات پنوماتیک بررسی کنید.
چرا برای انتخاب جک پنوماتیک از راشا پارس فیدار مشاوره بگیریم؟
راشا پارس فیدار براساس اطلاعات منتشرشده در سایت، فعالیت خود را از سال ۱۳۹۰ با حضور متخصصان هیدرولیک و الکترونیک آغاز کرده و پس از دوره فعالیت در تعمیرات، بخش ساخت و تولید را توسعه داده است. طراحی و ساخت ماشینآلات خاص، تجهیزات هیدرولیک فشار بالا و محصولات سفارشی نیز در معرفی خدمات مجموعه دیده میشود. این سابقه باعث میشود بررسی جک تنها به فروش یک قطعه محدود نباشد و ارتباط آن با مدار، شیر، اتصالات و مکانیزم دستگاه نیز در فرایند انتخاب موردتوجه قرار گیرد. اطلاعات تکمیلی سابقه و حوزه فعالیت مجموعه در صفحه درباره شرکت راشا پارس فیدار در دسترس است.
در صفحه محصول فعلی، جکهای برند AZ و امکان ساخت جک با کورس و ابعاد سفارشی معرفی شدهاند، اما انتخاب نهایی همچنان باید براساس موجودی، کد دقیق و نیاز پروژه تأیید شود. سایت عدد قطعی برای قیمت، مدت ساخت همه مدلها، ضمانت عمومی یا موجودی دائمی تمام ابعاد اعلام نکرده است؛ بنابراین این موارد باید هنگام استعلام بررسی شوند. برای مراجعه حضوری نیز فروشگاه شرکت در لالهزار تهران و محل کارخانه در شهر صنعتی کاوه ساوه معرفی شده است. مسیر تماس و فرم ارتباطی مجموعه در صفحه تماس با راشا پارس فیدار قرار دارد.
جمعبندی انتخاب جک و کنترل فشار پنوماتیک مناسب
انتخاب صحیح جک پنوماتیک از تعیین نیروی واقعی، کورس، سرعت، نوع نصب و شرایط محیط آغاز میشود و با بررسی ظرفیت شیر، شیلنگ، فیتینگ و رگلاتور تکمیل خواهد شد. کنترل فشار پنوماتیک باید فشار موردنیاز را در حالت واقعی کار و بدون افت نامتعارف تأمین کند؛ درحالیکه کنترل سرعت معمولاً به تنظیم دبی مناسب نیاز دارد. مقایسه صرف براساس قیمت یا قطر ظاهری میتواند به انتخاب قطعهای منجر شود که با مکانیزم دستگاه سازگار نیست. مرحله بعدی مناسب، آماده کردن کد جک، تصاویر، ابعاد نصب و مشخصات مدار و سپس دریافت بررسی فنی پیش از ثبت سفارش است.
مشاوره پیش از ثبت سفارش
مشخصات جک و مدار خود را با کارشناس بررسی کنید. دریافت مشاوره
سوالات متداول درباره جک و کنترل فشار پنوماتیک
در این بخش به چند پرسش کوتاه و پرتکرار پیش از خرید جک پنوماتیک پاسخ داده شده است. موضوع فشار کاری، قیمت، سفارش سفارشی و انتخاب مدل در بخشهای اصلی صفحه با جزئیات بیشتری توضیح داده شدهاند. پاسخ نهایی هر مورد ممکن است باتوجهبه مدل جک و شرایط واقعی مدار متفاوت باشد. بررسی دیتاشیت یا نقشه دستگاه پیش از خرید، احتمال انتخاب اشتباه را کاهش میدهد.
- فشار مناسب برای کار جک پنوماتیک چقدر است؟فشار مناسب باید از دیتاشیت همان مدل و نیاز نیروی دستگاه تعیین شود و نمیتوان یک عدد ثابت را برای همه جکها در نظر گرفت. فشار واقعی باید هنگام حرکت جک و زیر بار نیز بررسی شود، زیرا محدودیت دبی میتواند باعث افت فشار شود. افزایش فشار بیشتر از محدوده مجاز راهحل مناسبی برای کمبود نیرو نیست. در صورت ناکافی بودن نیرو، قطر جک و ظرفیت سایر اجزای مدار باید دوباره محاسبه شوند.
- برای استعلام قیمت جک پنوماتیک چه اطلاعاتی لازم است؟قطر پیستون، طول کورس، نوع جک، فشار کاری، نوع نصب و تعداد موردنیاز از اطلاعات اصلی هستند. در جک جایگزین، کد مدل و تصاویر پلاک و دو سر محصول نیز باید ارسال شوند. برای جک سفارشی، ابعاد دقیق، رزوهها، محل پورت و شرایط بار اهمیت بیشتری دارند. قیمت نهایی پس از مشخص شدن مدل و شرایط تأمین قابل اعلام است.
- آیا امکان سفارش جک پنوماتیک با کورس و ابعاد سفارشی وجود دارد؟امکان ساخت جک سفارشی در صفحه محصول راشا پارس فیدار معرفی شده است، اما قابلیت ساخت هر مدل باید پس از بررسی فنی تأیید شود. ارائه نقشه کامل یا نمونه سالم میتواند خطای اندازهبرداری را کاهش دهد. متریال، آببندی، کورس، قطر میله و نوع پایه براساس شرایط پروژه تعیین میشوند. زمان و هزینه ساخت نیز به پیچیدگی طراحی و شرایط تولید وابسته است.
- رگلاتور فشار بهتنهایی سرعت جک را کنترل میکند؟رگلاتور بیشتر برای تثبیت فشار و سطح نیروی جک استفاده میشود و ابزار اصلی کنترل سرعت محسوب نمیشود. سرعت به دبی هوای عبوری، ظرفیت شیر، قطر شیلنگ و تنظیم فلوکنترل وابسته است. کاهش فشار ممکن است رفتار حرکت را تغییر دهد، ولی الزاماً کنترل پایدار سرعت ایجاد نمیکند. برای تنظیم دقیق باید کل مسیر ورودی و خروجی هوا بررسی شود.
