در دنیای صنعت و مهندسی مکانیک، سیستم های هیدرولیک به عنوان قلب تپنده بسیاری از ماشین آلات سنگین، خطوط تولید و تجهیزات پیشرفته شناخته می شوند. این سیستم ها به دلیل توانایی انتقال قدرت بالا و کنترل دقیق حرکت، در حوزه های مختلفی از صنایع معدنی و فولاد گرفته تا خودروسازی و ماشین آلات راه سازی کاربرد گسترده ای دارند. یکی از اجزای حیاتی این سیستم ها «هیدرو بلوک» یا همان بلوک هیدرولیک است.
هیدرو بلوک در واقع همان بستری است که مجموعه ای از شیرها و مسیرهای سیال را در خود جای داده و امکان مدیریت جریان روغن هیدرولیک را فراهم می سازد. بدون وجود این قطعه، عملاً کنترل دقیق فشار و دبی سیال ممکن نخواهد بود و مدار هیدرولیک کارایی لازم را نخواهد داشت. در ادامه به صورت تخصصی بررسی می کنیم که هیدرو بلوک چیست، از چه اجزایی تشکیل شده، چه انواعی دارد و چرا انتخاب و نگهداری صحیح آن اهمیت ویژه ای در عملکرد سیستم دارد.
جهت اطلاع از قیمت محصولات هیدرولیک مک برروی لینک مربوطه کلیک نمایید.
بلوک هیدرولیک چیست و چه نقشی دارد؟

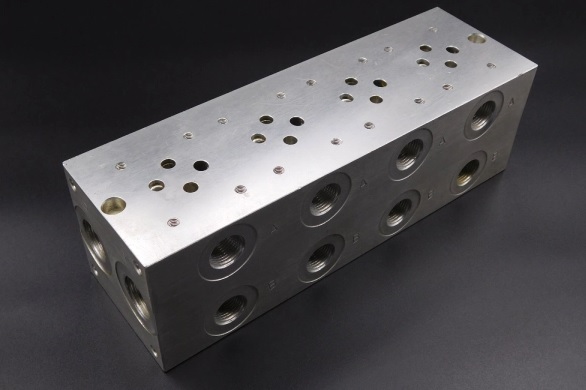

هیدرو بلوک در حقیقت یک قطعه ی مکعبی یا مستطیلی شکل است که از جنس فلز مقاوم (معمولاً فولاد یا آلومینیوم سخت کاری شده) ساخته می شود و درون آن شبکه ای از کانال ها و حفره ها طراحی شده است. این کانال ها مسیر حرکت روغن هیدرولیک را تعیین می کنند و بستر نصب شیرهای مختلف مانند شیرهای فشارشکن، شیرهای کنترل جهت و شیرهای جریان به شمار می روند.
نقش اصلی هیدرو بلوک، مجتمع سازی اجزای مختلف مدار هیدرولیک در یک مجموعه ی فشرده و منسجم است. به جای آنکه هر شیر و اتصال به صورت جداگانه روی لوله ها نصب شود، همه این اجزا روی یک بلوک جمع آوری می شوند. این کار باعث کاهش فضای مورد نیاز، افزایش ایمنی و سهولت در تعمیر و نگهداری می شود. به بیان ساده، هیدرو بلوک مغز متفکر مدار هیدرولیک است که مدیریت فشار، دبی و جهت جریان سیال را بر عهده دارد و عملکرد کل سیستم به آن وابسته است.
بیشتر بخوانید : راهکارهایی برای استفاده بهینه از سیستمهای هیدرولیکی در صنایع سنگین
ساختار و اجزای اصلی هیدرو بلوک هیدرولیک

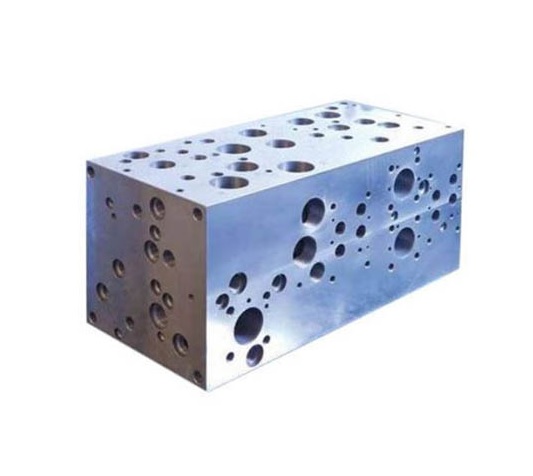

ساختار هیدرو بلوک به گونه ای طراحی می شود که ضمن تحمل فشارهای بالا، امکان عبور دقیق و مطمئن سیال را فراهم کند. اجزای اصلی آن شامل بدنه فلزی با کانال های داخلی، محل نصب شیرها، اورینگ ها و اتصالات ورودی و خروجی است. بدنه معمولاً از فولاد آلیاژی یا آلومینیوم با مقاومت بالا ساخته می شود تا در برابر فشار و خوردگی دوام داشته باشد. کانال های داخلی بر اساس مدار مورد نیاز ماشین آلات طراحی می شوند و ممکن است بسیار پیچیده باشند.
هر شیر هیدرولیک در جای مخصوص خود روی بلوک نصب شده و توسط کانال های داخلی به بخش های دیگر مدار متصل می شود. استفاده از اورینگ ها و آب بندی های مناسب نیز برای جلوگیری از نشتی اهمیت فراوانی دارد. در برخی بلوک ها سنسورهای فشار و دما نیز تعبیه می شوند تا امکان کنترل دقیق تر سیستم فراهم گردد. در مجموع، ساختار هیدرو بلوک نتیجه ترکیب مهندسی دقیق مکانیکی و دانش هیدرولیک است.
بیشتر بخوانید : کاویتاسیون چیست؟ علت ایجاد کاویتاسیون
انواع بلوک هیدرولیک و کاربردهای هر نوع

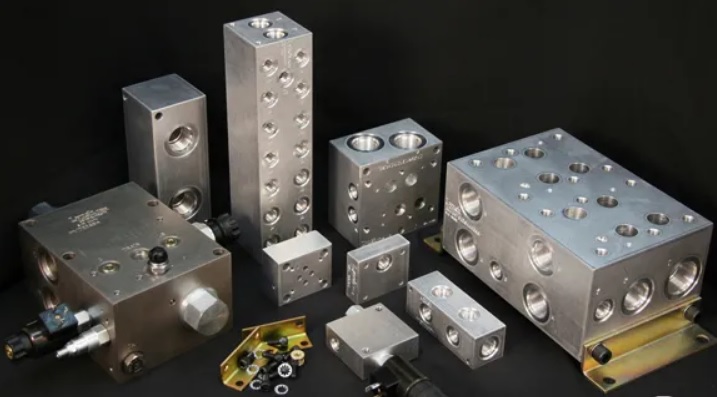

بلوک های هیدرولیک بر اساس نوع طراحی و کاربرد به دسته های مختلفی تقسیم می شوند. یک دسته بندی رایج شامل بلوک های مانیفولد و بلوک های مدولار است. بلوک مانیفولد معمولاً برای مجتمع سازی چندین شیر در یک بلوک واحد استفاده می شود و در ماشین آلات سنگین و خطوط تولید با مدارهای پیچیده کاربرد دارد. در مقابل، بلوک های مدولار به صورت واحدهای جداگانه طراحی می شوند که می توانند مانند آجرهای ساختمانی روی هم نصب شوند.
این نوع بیشتر در سیستم هایی به کار می رود که نیاز به انعطاف پذیری و تغییرات مکرر دارند. همچنین برخی بلوک ها به صورت سفارشی طراحی می شوند تا دقیقاً مطابق با نیاز خاص یک دستگاه باشند. به عنوان مثال، در صنایع فولاد بلوک هایی با طراحی خاص برای کنترل پرس های هیدرولیکی سنگین ساخته می شوند، در حالی که در ماشین آلات کشاورزی بلوک های ساده تر و سبک تر به کار می روند. انتخاب نوع بلوک به نوع کاربرد، فشار کاری و فضای نصب بستگی دارد.
بیشتر بخوانید : آیا میتوان محصولات هیدرولیک مک را در محیط مرطوب استفاده کرد؟
مزایای استفاده از هیدرو بلوک در مدارهای هیدرولیک
استفاده از هیدرو بلوک در مدارهای هیدرولیک مزایای زیادی دارد که باعث شده این قطعه به یکی از اجزای جدایی ناپذیر سیستم های مدرن تبدیل شود. نخستین مزیت کاهش فضای مورد نیاز و افزایش نظم سیستم است. زمانی که تمام شیرها و اتصالات در یک بلوک مجتمع می شوند، لوله کشی ساده تر و کوتاه تر می گردد و احتمال نشتی به شدت کاهش می یابد. دومین مزیت، افزایش سرعت مونتاژ و تعمیر است.
با استفاده از هیدرو بلوک، قطعات به راحتی قابل تعویض یا سرویس دهی هستند. مزیت دیگر بهبود ایمنی است، زیرا مسیرهای داخلی بلوک کمتر در معرض آسیب های خارجی قرار دارند. همچنین، هیدرو بلوک امکان طراحی مدارهای پیچیده با کمترین فضای اشغال شده را فراهم می کند. راندمان سیستم نیز افزایش می یابد زیرا افت فشار در مسیرهای کوتاه تر کمتر است. تمام این عوامل نشان می دهد که هیدرو بلوک علاوه بر نقش عملکردی، از نظر اقتصادی نیز به صرفه تر است.
نکات مهم در طراحی و انتخاب هیدرو بلوک مناسب
انتخاب و طراحی هیدرو بلوک مناسب نیازمند توجه به چند نکته کلیدی است. نخست باید فشار کاری و دبی مورد نیاز سیستم مشخص شود تا بلوکی با مقاومت کافی انتخاب گردد. دوم، نوع شیرهای مورد استفاده باید با طراحی داخلی بلوک هماهنگ باشد، زیرا هر شیر جایگاه و ابعاد خاصی دارد. جنس بلوک نیز اهمیت دارد؛ فولاد برای فشارهای بالا و آلومینیوم برای سیستم های سبک تر مناسب است. علاوه بر این، طراحی کانال های داخلی باید به گونه ای باشد که کمترین افت فشار و بهترین راندمان حاصل شود.
در هنگام انتخاب، ابعاد و فضای موجود در ماشین نیز باید در نظر گرفته شود. یک نکته مهم دیگر قابلیت ارتقا و توسعه سیستم است. در برخی موارد بهتر است بلوکی انتخاب شود که امکان افزودن مدارهای جدید یا تغییر آرایش شیرها را داشته باشد. همه این موارد باید با مشاوره متخصصان هیدرولیک و بر اساس شرایط کاری واقعی بررسی شوند.
بیشتر بخوانید : راهکارهایی برای استفاده بهینه از سیستمهای هیدرولیکی در صنایع سنگین
نحوه نگهداری و سرویس هیدرو بلوک برای افزایش عمر
نگهداری صحیح از هیدرو بلوک نقش مهمی در افزایش طول عمر کل سیستم هیدرولیک دارد. یکی از اقدامات اساسی، استفاده از روغن هیدرولیک تمیز و فیلترشده است، زیرا ذرات معلق می توانند وارد کانال های داخلی شوند و به شیرها و آب بندی ها آسیب بزنند. بررسی منظم اورینگ ها و تعویض آن ها در صورت فرسودگی نیز ضروری است تا از نشتی جلوگیری شود. همچنین باید دما و فشار سیستم به طور دوره ای کنترل گردد، زیرا شرایط غیرعادی می تواند باعث ترک یا تغییر شکل بلوک شود.
در هنگام تعمیر یا تعویض شیرها نیز باید دقت شود که مونتاژ با گشتاور مناسب انجام شود تا آسیبی به رزوه ها و سطوح آب بندی وارد نگردد. سرویس های دوره ای و بازرسی های چشمی برای شناسایی ترک های احتمالی یا نشتی های جزئی نیز توصیه می شود. رعایت این نکات ساده اما مهم، می تواند عمر مفید هیدرو بلوک را به طور قابل توجهی افزایش دهد.
سخن پایانی
هیدرو بلوک یا بلوک هیدرولیک قلب تپنده مدارهای هیدرولیکی است که وظیفه سازمان دهی و مدیریت جریان سیال را بر عهده دارد. این قطعه با مجتمع سازی شیرها و مسیرهای سیال در یک بدنه مقاوم، علاوه بر بهبود عملکرد، موجب افزایش ایمنی و کاهش هزینه ها نیز می شود. انواع مختلفی از هیدرو بلوک ها وجود دارد که هر کدام بسته به شرایط و نیاز سیستم کاربرد خاص خود را دارند.
انتخاب درست، طراحی اصولی و نگهداری صحیح از این قطعه نه تنها باعث افزایش طول عمر تجهیزات می شود بلکه راندمان کلی سیستم هیدرولیک را نیز ارتقا می دهد. بنابراین آشنایی با ساختار، انواع و نکات نگهداری هیدرو بلوک برای مهندسان و تکنسین های این حوزه ضرورتی اجتناب ناپذیر است.
سوالات متداول
- هیدرو بلوک بیشتر در چه صنایعی استفاده می شود؟
هیدرو بلوک در صنایع مختلفی مانند خودروسازی، ماشین آلات راه سازی، تجهیزات معدنی، فولادسازی، پرس های هیدرولیکی و حتی سیستم های کشاورزی کاربرد دارد، زیرا در همه این صنایع نیاز به کنترل دقیق سیال وجود دارد.
- آیا امکان طراحی سفارشی هیدرو بلوک وجود دارد؟
بله. بسیاری از شرکت ها بلوک های هیدرولیک را بر اساس نیاز خاص مشتری طراحی و تولید می کنند. این بلوک ها با توجه به فشار کاری، نوع شیرها و فضای نصب به صورت اختصاصی ساخته می شوند.
- چه عواملی بیشترین تأثیر را بر طول عمر هیدرو بلوک دارند؟
کیفیت روغن هیدرولیک، فشار کاری مناسب، طراحی اصولی و نگهداری منظم از مهم ترین عواملی هستند که می توانند طول عمر هیدرو بلوک را افزایش دهند و از بروز خرابی های پرهزینه جلوگیری کنند.
