مهندسی معکوس (Reverse Engineering) یکی از پرکاربردترین روشهای فنی در صنایع امروز است که بهویژه در حوزه سیستمهای هیدرولیک نقش تعیینکنندهای دارد. هدف اصلی این فرآیند، بازسازی یا بازطراحی قطعات موجود بدون دسترسی به نقشهها و مستندات اولیه تولید است. در واقع مهندسی معکوس، پلی است میان فناوری موجود و نیاز به بازتولید یا بهینهسازی قطعات صنعتی، بهخصوص در مواردی که سازنده اصلی دیگر وجود ندارد یا هزینه واردات بسیار بالاست.
در سیستمهای هیدرولیک، پمپها به عنوان قلب مدار شناخته میشوند. بدون عملکرد صحیح پمپ، هیچ سیال فشردهای در سیستم جریان نخواهد داشت. ازاینرو، مهندسی معکوس پمپهای هیدرولیک نه تنها روشی اقتصادی، بلکه استراتژیای حیاتی برای حفظ پایداری خطوط تولید و ماشینآلات صنعتی محسوب میشود.
جهت اطلاع از قیمت محصولات AZ برروی لینک مربوطه کلیک نمایید.
پمپ هیدرولیک چیست و چرا مهندسی معکوس آن اهمیت دارد؟
پمپ هیدرولیک وسیلهای است که انرژی مکانیکی را به انرژی هیدرولیکی تبدیل میکند و با ایجاد جریان سیال تحت فشار، نیروی لازم برای عملکرد سیستمهای مختلف صنعتی را فراهم میسازد. این پمپها در صنایع سنگین مانند فولاد، خودروسازی، نفت و گاز، کشتیسازی و ماشینآلات راهسازی کاربرد گستردهای دارند.
اهمیت مهندسی معکوس در پمپهای هیدرولیک به دلایل زیر است:
- نبود نقشه و مشخصات فنی سازنده اصلی (OEM)
- هزینه بسیار بالای واردات یا تحریمهای تجاری
- نیاز به بهینهسازی عملکرد و افزایش راندمان دستگاهها
- امکان تولید قطعات جایگزین داخلی با کیفیت مشابه یا بالاتر
در بسیاری از کارخانهها، پمپهایی وجود دارند که سالهاست در حال کارند اما دیگر تولید نمیشوند. مهندسی معکوس به مهندسان این امکان را میدهد که با تحلیل دقیق نمونه موجود، مدل سهبعدی، نقشه فنی و حتی فرآیند ساخت جدیدی برای همان پمپ طراحی کنند.
جهت اطلاع از قیمت محصولات AirMod برروی لینک مربوطه کلیک نمایید.
مراحل اجرای مهندسی معکوس پمپهای هیدرولیک
فرآیند مهندسی معکوس پمپهای هیدرولیک چندین مرحله دقیق و مهندسی دارد. هر مرحله باید با دقت انجام شود تا قطعه بازطراحیشده، عملکردی معادل یا حتی بهتر از نمونه اصلی داشته باشد.
- نمونهبرداری و بررسی اولیه
در این مرحله، پمپ از مدار خارج شده و تمامی اجزا بهصورت دقیق بررسی میشوند. ابعاد کلی، نوع جنس قطعات، علائم سایش و نحوه مونتاژ شناسایی میشود.
- اندازهگیری دقیق
ابزارهایی مانند CMM (Coordinate Measuring Machine)، میکرومتر و کولیس دیجیتال برای برداشت ابعاد استفاده میشوند. در پروژههای دقیقتر از اسکنر سهبعدی نوری یا لیزری جهت دیجیتالیسازی قطعات بهره گرفته میشود.

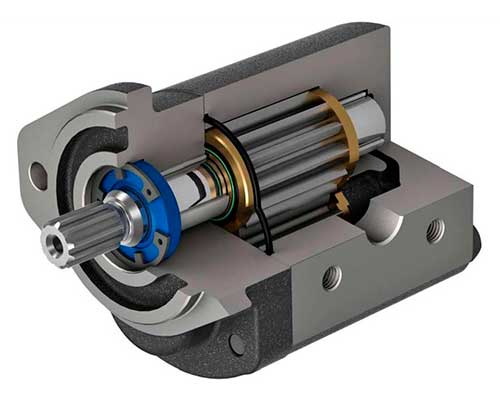

- مدلسازی سهبعدی (3D CAD)
با استفاده از نرمافزارهایی مانند SolidWorks یا CATIA مدل دیجیتال پمپ ساخته میشود. در این مرحله خطاهای طراحی قدیمی حذف و نقشههای دوبعدی (۲D Drawing) برای تولید مجدد آماده میشود.

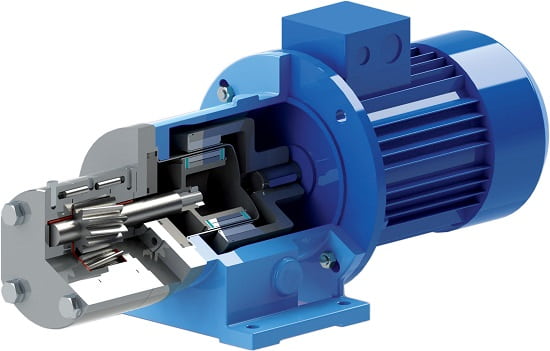

- تحلیل عملکرد و مواد
با کمک نرمافزارهای تحلیل تنش (FEM/FEA)، جنس مناسب برای قطعات انتخاب میشود تا در برابر فشار، دما و سایش مقاومت کافی داشته باشند.
- ساخت نمونه اولیه (Prototype)
قطعات طراحیشده به روش ماشینکاری CNC یا ریختهگری ساخته میشوند. سپس مونتاژ و تستهای عملکردی روی نمونه انجام میشود.
- اصلاح و تولید انبوه
در صورت تأیید عملکرد، نقشهها برای تولید انبوه نهایی میشوند. این مرحله میتواند شامل مستندسازی فرآیند ساخت، کنترل کیفیت و تدوین دستورالعمل مونتاژ باشد.
مزایای مهندسی معکوس در تولید و تعمیر پمپهای هیدرولیک
مهندسی معکوس به عنوان یک روش نوآورانه در تولید و تعمیر پمپهای هیدرولیک، به تحلیل و بازسازی محصولات موجود کمک میکند. این فرآیند شامل تجزیه و تحلیل دقیق اجزای پمپ، شناسایی ویژگیهای عملکردی و طراحی مجدد آنها با استفاده از تکنیکهای مدرن است. یکی از مزایای اصلی این رویکرد، کاهش هزینههای تولید و زمان تعمیرات است. با بهرهگیری از اطلاعات حاصل از مهندسی معکوس، تولیدکنندگان میتوانند به بهینهسازی فرآیندها و کاهش ضایعات دست یابند و در نتیجه کیفیت محصولات نهایی را ارتقا دهند.
علاوه بر این، مهندسی معکوس به مهندسان این امکان را میدهد که به راحتی به فناوریهای جدید دسترسی پیدا کنند و آنها را در طراحی پمپهای هیدرولیک خود به کار ببرند. این امر نه تنها باعث افزایش قابلیت اطمینان و کارایی پمپها میشود، بلکه به تولیدکنندگان این امکان را میدهد که به سرعت به نیازهای بازار پاسخ دهند و محصولات جدیدی را با ویژگیهای بهبود یافته معرفی کنند. در نتیجه، مهندسی معکوس به عنوان یک ابزار کلیدی در صنعت هیدرولیک، نه تنها موجب افزایش رقابتپذیری میشود بلکه به نوآوری و پیشرفتهای فنی نیز کمک میکند.
بیشتر بخوانید : معرفی آکومولاتور هیدرولیک و انواع آن
چالشها و موانع اصلی در فرآیند مهندسی معکوس پمپها
فرآیند مهندسی معکوس پمپها با چالشهای متعددی همراه است که میتواند بر کیفیت و کارایی نتایج نهایی تأثیر بگذارد. یکی از مهمترین موانع، پیچیدگیهای طراحی و ساختار داخلی پمپها است. بسیاری از پمپها دارای اجزای دقیق و حساسی هستند که نیاز به تجزیه و تحلیل عمیق و تخصصی دارند. این امر ممکن است زمانبر باشد و نیازمند دانش فنی بالا و ابزارهای پیشرفته باشد. همچنین، در برخی موارد، اطلاعات مربوط به مشخصات فنی و مواد استفاده شده در ساخت پمپها به راحتی در دسترس نیست و این موضوع میتواند روند مهندسی معکوس را پیچیدهتر کند.
علاوه بر این، مسائل حقوقی نیز میتوانند به عنوان موانع جدی در فرآیند مهندسی معکوس مطرح شوند. در بسیاری از کشورها، قوانین مربوط به مالکیت معنوی و حق ثبت اختراع میتواند مانع از استفاده آزادانه از طراحیها و فناوریهای موجود شود. این موضوع باعث میشود که تولیدکنندگان برای جلوگیری از نقض حقوق مالکیت دیگران، احتیاط بیشتری به خرج دهند و در نتیجه ممکن است از انجام مهندسی معکوس منصرف شوند. این چالشها نیازمند رویکردهای نوآورانه و همکاریهای بینالمللی برای تسهیل فرآیند مهندسی معکوس و به حداقل رساندن موانع قانونی هستند.
بیشتر بخوانید : صفر تا صد پمپ دنده خارجی هیدرولیک
نقش تکنولوژیهای نوین در بهبود مهندسی معکوس
پیشرفت فناوری در دهه اخیر باعث شده دقت و سرعت مهندسی معکوس به طرز چشمگیری افزایش یابد.
اسکن سهبعدی لیزری (3D Scanning): برداشت دقیق ابعاد با دقت میکرونی.
نرمافزارهای CAD/CAM: طراحی و تولید همزمان با کنترل خودکار خطاها.
ماشینکاری CNC پنج محور: ساخت قطعات پیچیده با تلورانس بسیار پایین.
چاپ سهبعدی فلزی (Metal 3D Printing): تولید سریع نمونه اولیه با جنس واقعی.
شبیهسازی CFD: تحلیل جریان روغن و بازده پمپ قبل از ساخت فیزیکی.
این فناوریها باعث میشوند که پمپهای بازطراحیشده حتی بهتر از نسخه اصلی عمل کنند.
بیشتر بخوانید : تفاوت الکتروموتور و ژنراتور چیست؟ ( 0 تا 100)
راهکارهای افزایش دقت و کیفیت در مهندسی معکوس پمپهای هیدرولیک
- استفاده از دستگاههای CMM و اسکنرهای لیزری برای اندازهگیری دقیق
- تحلیل تنش، سایش و جریان با نرمافزارهای شبیهسازی پیشرفته
- انتخاب مواد مقاوم در برابر سایش (مانند فولاد آلیاژی یا چدن داکتیل)
- تست هیدرولیکی پمپ پس از مونتاژ و مقایسه فشار خروجی با مدل اصلی
- مستندسازی کامل تمامی مراحل برای استفاده در پروژههای بعدی
سخن پایانی
مهندسی معکوس پمپهای هیدرولیک، تنها یک روش برای بازتولید قطعات نیست؛ بلکه راهکاری راهبردی برای خودکفایی صنعتی و توسعه دانش فنی کشور محسوب میشود. اگرچه چالشهایی مانند کمبود تجهیزات دقیق یا هزینههای اولیه وجود دارد، اما با بهرهگیری از فناوریهای نوین مانند CAD، CNC و اسکن سهبعدی، میتوان به کیفیتی فراتر از نمونه اصلی رسید.
اجرای موفق مهندسی معکوس مستلزم ترکیب تجربه مهندسی، دانش مواد و ابزار دقیق است. در نهایت، این فرآیند نهتنها باعث کاهش هزینهها میشود بلکه چرخه عمر تجهیزات صنعتی را به طرز قابل توجهی افزایش میدهد.
پرسشهای متداول
۱. آیا مهندسی معکوس پمپهای هیدرولیک قانونی است؟
بله، تا زمانی که هدف بازسازی و تعمیر قطعات صنعتی داخلی باشد و نقض حقوق مالکیت معنوی برند خاصی رخ ندهد، کاملاً قانونی است.
۲. دقت مهندسی معکوس چقدر است؟
با استفاده از اسکن سهبعدی و نرمافزارهای CAD، دقت ساخت قطعات به کمتر از ۵ میکرون میرسد.
۳. آیا میتوان عملکرد پمپ را در مهندسی معکوس بهبود داد؟
بله، در بیشتر پروژهها با اصلاح طراحی کانالهای ورودی و خروجی، راندمان پمپ تا ۱۵٪ افزایش مییابد.
۴. مهندسی معکوس برای چه نوع پمپهایی کاربرد دارد؟
برای تمام پمپهای هیدرولیک شامل پمپ دندهای، پرهای، پیستونی و پمپ فشار بالا قابل اجراست.
۵. آیا شرکتهای ایرانی توان انجام مهندسی معکوس پمپهای صنعتی را دارند؟
بله، در سالهای اخیر چندین شرکت داخلی با تکیه بر دانش بومی و تجهیزات پیشرفته توانستهاند پمپهای پیچیده وارداتی را با کیفیت بالا بازسازی کنند.
