انتخاب فیلتر هیدرولیک فقط بر اساس ظاهر، ابعاد یا نام برند انجام نمیشود؛ زیرا محل نصب، فشار کاری، دبی عبوری، دقت فیلتراسیون و نوع سیال مستقیماً بر عملکرد فیلتر اثر میگذارند. انتخاب اشتباه میتواند افت فشار نامناسب ایجاد کند، جریان روغن را محدود کند یا نتواند از پمپ، شیرها و عملگرهای حساس در برابر آلودگی محافظت کند. در این صفحه میتوانید تفاوت فیلتر خط فشار، مکش و برگشت را بررسی کنید، عوامل مؤثر بر قیمت را بشناسید و اطلاعات موردنیاز برای دریافت مشاوره و استعلام مدل مناسب را آماده کنید.
مشخصات سیستم خود را برای بررسی فنی اعلام کنید. دریافت مشاوره
یک فیلتر زمانی عملکرد مناسبی دارد که با شرایط واقعی مدار هماهنگ باشد. حتی دو فیلتر با ابعاد ظاهری مشابه ممکن است از نظر تحمل فشار، جهت جریان، نوع بایپس، جنس آببندی یا ظرفیت عبور روغن تفاوت اساسی داشته باشند. برای جلوگیری از انتخاب اشتباه، بهتر است پیش از استعلام قیمت، اطلاعات پلاک دستگاه، کد فنی فیلتر قبلی و مشخصات مدار جمعآوری شود. هرچه اطلاعات دقیقتر باشد، بررسی مدل موجود یا امکان تطبیق گزینه جایگزین با اطمینان بیشتری انجام میشود.
اگر کد کامل محصول در دسترس نیست، تصویر فیلتر، ابعاد اتصال، قطر رزوه، ارتفاع المنت و مشخصات دستگاه میتواند نقطه شروع بررسی باشد. بااینحال، تطبیق صرفاً بر اساس اندازه توصیه نمیشود و باید فشار، دبی و ساختار داخلی نیز کنترل شود. در پروژههای حساس، مراجعه به دیتاشیت سازنده یا مدار هیدرولیک دستگاه، احتمال خطای انتخاب را کمتر میکند.
انواع فیلتر هیدرولیک بر اساس نقطه نصب در مدار، وظیفه و طراحی متفاوتی دارند. فیلتر مکش پیش از پمپ، فیلتر خط فشار بعد از پمپ و فیلتر برگشت در مسیر بازگشت روغن به مخزن قرار میگیرد. این تفاوت محل نصب باعث میشود بدنه، المنت، فشار قابلتحمل و اولویتهای طراحی هر گروه یکسان نباشد. به همین دلیل نمیتوان یک فیلتر را بدون بررسی فنی بهجای نوع دیگری نصب کرد.
فیلتر خط فشار بعد از پمپ و در بخشی نصب میشود که روغن تحت فشار سیستم قرار دارد. بدنه این نوع فیلتر باید برای فشار کاری و نوسانهای مدار طراحی شده باشد و المنت آن نیز بتواند آلودگی را پیش از رسیدن به شیرهای کنترلی، سرووولوها، پروپرشنالها و سایر قطعات حساس جذب کند. در زمان انتخاب، علاوه بر دقت فیلتراسیون باید فشار نامی، فشار تست، دبی، نوع اتصال و اختلاف فشار مجاز بررسی شود. برای مشاهده مدلهای معرفیشده در سایت میتوانید صفحه فیلترهای خط فشار رکسروت را بررسی کنید.
فیلتر یا صافی مکش در ورودی پمپ قرار میگیرد و وظیفه آن جلوگیری از ورود آلودگیهای درشتتر به پمپ است. در این نقطه، محدود شدن جریان روغن میتواند شرایط مکش پمپ را نامناسب کند؛ بنابراین انتخاب المنت بیشازحد ریز یا فیلتری با ظرفیت عبور ناکافی تصمیم درستی نیست. نوع روغن، ویسکوزیته در زمان راهاندازی سرد، قطر اتصال و ظرفیت مکش پمپ باید در محاسبه لحاظ شوند. مدل Rexroth Filter Unit 5351202030 و محصول Rexroth Spin-On 50 SL از نمونههای معرفیشده در سایت هستند.
فیلتر برگشت روغنی را تصفیه میکند که پس از عبور از عملگرها و اجزای مدار به سمت مخزن بازمیگردد. این فیلترها معمولاً فشار کمتری نسبت به فیلتر خط فشار تحمل میکنند، اما باید برای دبی واقعی برگشت و جریانهای لحظهای احتمالی انتخاب شوند. نصب روی تانک، دسترسی مناسب برای تعویض المنت و امکان استفاده از نشانگر گرفتگی از ویژگیهای متداول این گروه است. اندازهگذاری نامناسب میتواند باعث افزایش فشار برگشت و اختلال در عملکرد مدار شود.
جدول زیر تفاوتهای تصمیمساز این سه گروه از فیلتر هیدرولیک را نشان میدهد. مقادیر دقیق فشار، دبی و دقت فیلتراسیون برای هر محصول باید از دیتاشیت همان مدل استخراج شود و جدول جایگزین بررسی کاتالوگ سازنده نیست.
| نوع فیلتر | محل معمول نصب | اولویت اصلی انتخاب | ریسک انتخاب اشتباه | اطلاعات ضروری |
|---|---|---|---|---|
| فیلتر مکش | پیش از ورودی پمپ | عبور مناسب روغن با افت فشار کنترلشده | محدود شدن مکش و ایجاد شرایط نامناسب برای پمپ | دبی پمپ، ویسکوزیته، قطر اتصال و نوع صافی |
| فیلتر خط فشار | بعد از پمپ و پیش از اجزای حساس | تحمل فشار مدار و راندمان فیلتراسیون مناسب | آسیب بدنه، افت فشار یا حفاظت ناکافی از شیرها | فشار کاری، دبی، میکرون، نسبت بتا و نوع اتصال |
| فیلتر خط برگشت | مسیر بازگشت روغن به مخزن | ظرفیت عبور دبی برگشت و نگهداری آلودگی | افزایش فشار برگشت یا فعال شدن زودهنگام بایپس | دبی برگشت، محل نصب، نشانگر و فشار بایپس |
| فیلتر روی تانک | روی درپوش یا ورودی مخزن | نصب صحیح، دسترسی سرویس و تناسب با مخزن | نشتی، محدودیت جریان یا سرویس دشوار | ابعاد نصب، جهت ورودی، دبی و نوع المنت |
مدل مناسب باید با نوع مدار و حساسیت اجزای پاییندست انتخاب شود. در سیستمهایی که شیرهای دقیق دارند، صرف استفاده از یک فیلتر با عنوان «فشار قوی» کافی نیست و راندمان جذب ذرات، ظرفیت نگهداری آلودگی و افت فشار نیز اهمیت دارد. در مدار مکش نیز ریزتر بودن المنت همیشه به معنی انتخاب بهتر نیست، زیرا تأمین روغن پمپ اولویت اساسی این بخش است.
اعداد درجشده روی فیلتر زمانی معنا دارند که در کنار یکدیگر تحلیل شوند. دقت میکرونی بهاندازه ذرات هدف اشاره میکند، دبی ظرفیت عبور روغن را مشخص میسازد و منحنی افت فشار نشان میدهد فیلتر در شرایط واقعی چه مقاومتی در برابر جریان ایجاد میکند. دمای روغن و ویسکوزیته نیز بر افت فشار اثر دارند و ممکن است عملکرد یک فیلتر در راهاندازی سرد با شرایط پایدار دستگاه متفاوت باشد. بنابراین انتخاب فقط بر اساس یک عدد میکرون، تصویر کاملی از عملکرد فیلتر ارائه نمیدهد.
دو المنت با عنوان میکرونی مشابه ممکن است راندمان جذب یکسانی نداشته باشند. نسبت بتا برای بیان نسبت تعداد ذرات پیش و پس از فیلتر در یک اندازه مشخص استفاده میشود و دید دقیقتری از بازده جذب ذرات ارائه میکند. هنگام مقایسه دو مدل، بهتر است نوع آزمون، اندازه ذره و مقدار راندمان درجشده در دیتاشیت بررسی شود. عبارتهایی مانند «فیلتر ده میکرون» بدون مشخص بودن روش رتبهبندی، برای تصمیمگیری حرفهای کافی نیستند.
دبی نامی فیلتر هیدرولیک باید با جریان واقعی و شرایط اوج مدار هماهنگ باشد. در برخی سیستمها، دبی مسیر برگشت ممکن است در بخشی از سیکل با خروجی اسمی پمپ تفاوت داشته باشد و انتخاب صرفاً بر اساس ظرفیت پمپ کافی نباشد. قطر پورت، نوع اتصال، ویسکوزیته روغن و طول مسیر نیز بر افت فشار مجموعه اثر میگذارند. انتخاب ظرفیت بالاتر باید بر اساس محاسبه و دیتاشیت انجام شود، نه صرفاً برای ایجاد حاشیه اطمینان نامشخص.
با انباشته شدن آلودگی در المنت، اختلاف فشار دو طرف آن افزایش پیدا میکند. نشانگر مکانیکی یا الکتریکی میتواند رسیدن اختلاف فشار به محدوده سرویس را اعلام کند و امکان تعویض برنامهریزیشده المنت را فراهم سازد. در برخی فیلترها، سوپاپ بایپس برای جلوگیری از قطع جریان در شرایط تعریفشده باز میشود، اما عبور روغن از بایپس به معنی ادامه فیلتراسیون کامل نیست. فشار تنظیم بایپس و نوع نشانگر باید با محل نصب و توصیه سازنده هماهنگ باشد.
جنس مدیای فیلتر هیدرولیک بر دقت، ظرفیت نگهداری آلودگی، افت فشار و امکان استفاده مجدد اثر میگذارد. علاوه بر مدیا، نوع چسب، توری محافظ، هسته داخلی و آببندی نیز باید با روغن و دمای کاری سازگار باشد. استفاده از المنتی که از نظر ابعاد در محفظه قرار میگیرد اما جنس و ساختار متفاوتی دارد، ممکن است عملکرد موردانتظار را تأمین نکند. کد کامل المنت و مشخصات سازنده مطمئنترین مبنا برای تعویض است.
مدیاهای میکروگلاس برای دستیابی به راندمان بالاتر در جذب ذرات ریز و استفاده در سیستمهای حساس به کار میروند. المنت سلولزی نیز در برخی کاربردهای عمومی استفاده میشود و ویژگیهای آن باید با نیاز مدار مقایسه شود. این گروه از المنتها معمولاً مصرفی هستند و شستوشوی آنها میتواند ساختار مدیا یا راندمان فیلتراسیون را تغییر دهد. تعویض باید مطابق دستورالعمل سازنده محصول انجام شود.
توری فلزی در کاربردهایی استفاده میشود که امکان عبور روغن با افت فشار پایینتر یا جذب ذرات درشتتر موردنظر است. بعضی مدلهای وایرمش قابلیت تمیزکاری و استفاده مجدد دارند، اما این قابلیت باید در دیتاشیت همان المنت تأیید شده باشد. روش شستوشو نباید باعث تغییر شکل شبکه، باقی ماندن آلودگی یا آسیب به اتصالات شود. پس از تمیزکاری نیز سلامت توری و آببندی باید کنترل شود.
نوع آببندی باید بر اساس روغن، دمای کاری و شرایط شیمیایی سیستم انتخاب شود. یک اورینگ نامناسب ممکن است متورم، سخت یا شکننده شود و نشتی یا خرابی زودرس ایجاد کند. هنگام استفاده از سیالات خاص، روغنهای مقاوم در برابر آتش یا دماهای غیرمعمول، اعلام نوع دقیق سیال ضروری است. انتخاب جنس آببندی نباید صرفاً بر اساس شباهت ظاهری فیلتر قبلی انجام شود.
بسته به اینکه فیلتر هیدرولیک کجای مدار قرار میگیرد، طراحی آن کاملاً متفاوت است. در راشا پارس فیدار، ما انواع این محصولات را بر اساس نیاز شما تامین میکنیم:

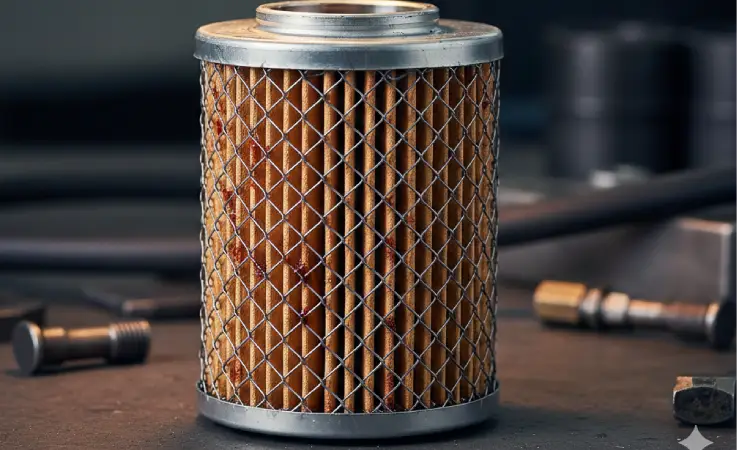

اگر به دنبال بالاترین استاندارد هستید، رکسروت حرف اول را میزند. تکنولوژی ساخت المنت در فیلترهای رکسروت آلمان به گونهای است که کمترین افت فشار را ایجاد میکند. این یعنی پمپ شما برای عبور دادن روغن از فیلتر، فشار مضاعفی تحمل نمیکند و در نتیجه عمر پمپ افزایش مییابد. ما در این مجموعه، اصالت و کیفیت این برند را برای پروژههای حساس شما تضمین میکنیم.

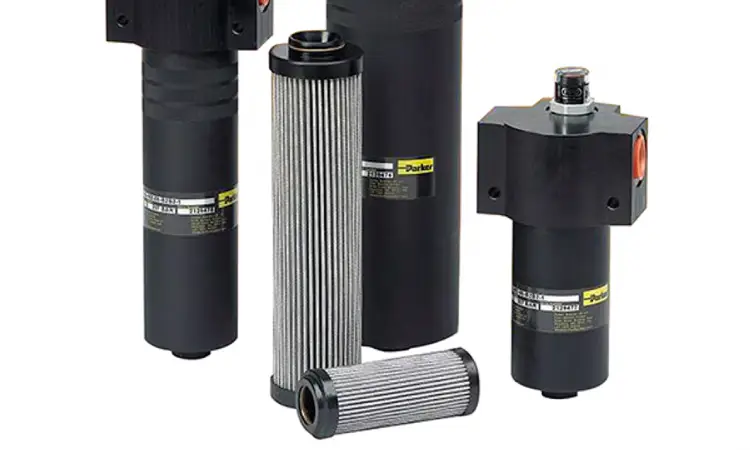

از دستگاههای تزریق پلاستیک گرفته تا پرسهای عظیم هیدرولیک در صنایع خودرو، همگی به فیلتر هیدرولیک وابستهاند. در ماشینآلات راهسازی که در محیطهای پر از گردوغبار کار میکنند، فیلتر هیدرولیک اولین سد دفاعی سیستم است. حتی در صنایع فولاد و ذوب که حرارت بسیار بالاست، فیلترهای خاص با المنتهای استیل ضدزنگ به کار گرفته میشوند تا پایداری سیستم حفظ شود.
برای بسیاری از فیلترهای صنعتی، اعلام قیمت دقیق بدون مشخص شدن کد فنی و شرایط کاری امکانپذیر نیست. قیمت بدنه کامل، المنت یدکی و فیلتر Spin-On یکسان نیست و برند، سری محصول، فشار کاری و تجهیزات جانبی نیز بر مبلغ نهایی اثر میگذارند. موجودی و شرایط تأمین قطعات وارداتی ممکن است تغییر کند؛ بنابراین قیمت نهایی باید هنگام ثبت درخواست استعلام شود. ارائه عکس و مشخصات کامل، زمان بررسی و احتمال پیشنهاد مدل نامرتبط را کاهش میدهد.
جدول زیر نشان میدهد هر عامل چگونه بر فرایند استعلام فیلتر هیدرولیک اثر میگذارد. در این جدول عدد یا قیمت ثابت درج نشده است، زیرا سایت برای تمام مدلها قیمت عمومی و یکسانی منتشر نکرده و انتخاب مدل به مشخصات سیستم وابسته است.
| عامل مؤثر | اثر بر انتخاب یا قیمت | اطلاعات لازم برای استعلام |
|---|---|---|
| برند و کد فنی | مشخصکننده سری، ساختار و امکان تأمین همان مدل | کد کامل، تصویر لیبل و نام سازنده |
| فشار کاری بدنه | بر طراحی محفظه، متریال و کلاس محصول اثر دارد | فشار عادی و حداکثر فشار مدار |
| دبی و اندازه اتصال | ظرفیت عبور و ابعاد فیلتر را تعیین میکند | دبی واقعی، سایز و استاندارد رزوه یا فلنج |
| دقت و جنس المنت | بر راندمان، افت فشار و نوع المنت یدکی اثر میگذارد | میکرون، نسبت بتا و نوع مدیا |
| نشانگر و بایپس | پیکربندی و تجهیزات جانبی فیلتر را تغییر میدهد | نوع نشانگر و فشار تنظیم موردنیاز |
| نوع سیال و آببندی | جنس اورینگ و سازگاری متریال را تعیین میکند | نام سیال، دما و شرایط محیطی |
مقایسه قیمت باید میان مدلهایی انجام شود که از نظر مشخصات فنی واقعاً معادل هستند. ارزانتر بودن یک المنت زمانی مزیت محسوب میشود که ابعاد، راندمان، افت فشار، ظرفیت نگهداری آلودگی و سازگاری آببندی آن تأیید شده باشد. در غیر این صورت، اختلاف قیمت ممکن است ناشی از تفاوت اساسی در عملکرد یا ساختار محصول باشد.
کد فنی یا تصویر محصول را برای بررسی آماده کنید. تماس برای استعلام
زمان تعویض المنت برای تمام دستگاهها یکسان نیست و به ظرفیت فیلتر، سطح آلودگی محیط، ساعت کار، وضعیت روغن و توصیه سازنده بستگی دارد. استفاده از یک بازه ثابت و عمومی میتواند در بعضی سیستمها باعث تعویض زودهنگام و در برخی دیگر موجب ادامه کار با المنت اشباع شود. نشانگر گرفتگی، اختلاف فشار و نتایج پایش روغن معیارهای دقیقتری برای برنامهریزی نگهداری هستند. برنامه سرویس دستگاه باید با دستورالعمل فیلتر و شرایط بهرهبرداری هماهنگ شود.
افزایش اختلاف فشار میتواند نشانه انباشته شدن آلودگی در المنت باشد، اما دمای پایین و افزایش ویسکوزیته روغن نیز ممکن است در لحظه راهاندازی مقدار نشانگر را تغییر دهد. بررسی باید در شرایط کاری تعریفشده توسط سازنده انجام شود و هشدار گذرای استارت سرد با گرفتگی دائمی اشتباه گرفته نشود. فعال شدن مکرر نشانگر نیازمند بررسی المنت، روغن و ظرفیت انتخابشده فیلتر است. ادامه کار طولانی در وضعیت بایپس میتواند حفاظت موردانتظار مدار را کاهش دهد.
پیش از باز کردن محفظه باید سطح بیرونی فیلتر و ناحیه اطراف آن تمیز شود تا آلودگی وارد مدار نشود. المنت جایگزین باید از نظر کد، جهت نصب، آببندی و مشخصات فنی با مدل موردنیاز مطابقت داشته باشد. اورینگها و سطوح آببندی نیز باید از نظر آسیب، تغییر شکل و آلودگی بررسی شوند. پس از راهاندازی، نشتی و وضعیت نشانگر باید کنترل شود.
فیلتر بخشی از یک مدار کامل است و انتخاب آن بدون شناخت رفتار پمپ، شیرها، عملگرها و مخزن میتواند ناقص باشد. شرکت راشا پارس فیدار بر اساس اطلاعات منتشرشده در صفحه درباره راشا پارس فیدار از سال ۱۳۹۰ در حوزه هیدرولیک و الکترونیک فعالیت داشته و پس از فعالیت در تعمیرات، بخش ساخت و تولید را نیز راهاندازی کرده است. وجود بخش پروژههای انجامشده هیدرولیک و ماشینسازی امکان مشاهده نمونههایی از توان اجرایی مجموعه را فراهم میکند. این پیشینه برای کاربری که علاوه بر خرید قطعه به بررسی مدار و مشاوره فنی نیاز دارد، یک معیار مرتبط برای ارزیابی تأمینکننده است.
در طراحی یا بازطراحی سیستم، محل فیلتر باید همراه با ظرفیت پمپ، نوع شیرها، حجم مخزن و سیکل کاری بررسی شود. صفحه خدمات هیدرولیک صنعتی و بخش اجرای پروژه هیدرولیک برای کاربرانی مناسب است که مسئله آنها فراتر از تعویض یک المنت است. در یونیتها و پاورپکهای هیدرولیک نیز انتخاب فیلتر باید بخشی از طراحی یکپارچه سیستم باشد.
در زمان جایگزینی یک فیلتر قدیمی، شباهت رزوه یا ابعاد برای تأیید معادل بودن کافی نیست. کد کامل، فشار، دبی، مدیا، بایپس، نشانگر و جنس آببندی باید بهصورت همزمان مقایسه شوند. اگر مدل اصلی متوقف شده یا کد آن ناقص باشد، اطلاعات دستگاه و دیتاشیت قبلی میتواند برای بررسی گزینههای قابلتأمین استفاده شود. تأیید نهایی هر جایگزین باید پس از تطبیق مشخصات فنی انجام گیرد.
فرایند استعلام فیلتر هیدرولیک زمانی سریعتر انجام میشود که اطلاعات اولیه بهصورت منظم ارسال شود. هدف مرحله نخست، شناسایی دقیق محصول و جلوگیری از اعلام قیمت برای مدلی است که با سیستم سازگار نیست. پس از بررسی فنی، وضعیت تأمین، قیمت و شرایط سفارش همان مدل اعلام میشود. در صورت ناقص بودن اطلاعات، ممکن است ارائه ابعاد تکمیلی یا دیتاشیت دستگاه ضروری باشد.
برای ارسال پیام از فرم سایت میتوانید به صفحه تماس با راشا پارس فیدار مراجعه کنید. برای استعلام تلفنی نیز بهتر است کد فنی و تصویر محصول هنگام تماس در دسترس باشد. این اطلاعات به کارشناس کمک میکند درخواست را بر اساس مدل واقعی بررسی کند، نه بر مبنای توضیحات کلی مانند «فیلتر دستگاه» یا «فیلتر فشار بالا».
مهمترین معیار در خرید فیلتر هیدرولیک هماهنگی کامل آن با فشار، دبی، محل نصب، سطح تمیزی موردنیاز و نوع سیال است. برند و قیمت زمانی قابلمقایسه هستند که دو محصول از نظر عملکرد و پیکربندی فنی معادل باشند. اگر کد محصول را در اختیار دارید، همان کد بهترین نقطه شروع است و در صورت نبود کد، باید تصاویر، ابعاد و مشخصات مدار برای بررسی ارائه شوند. مرحله بعدی مناسب، دریافت مشاوره برای شناسایی مدل و سپس استعلام قیمت همان گزینه است.
مدل و مشخصات سیستم خود را با کارشناس بررسی کنید. تماس با کارشناس
در این بخش به چند پرسش کوتاه و پرتکرار پیش از خرید پاسخ داده شده است. جزئیات مربوط به انتخاب نوع فیلتر، عوامل تعیینکننده قیمت، زمان تعویض و اطلاعات لازم برای استعلام در بخشهای اصلی صفحه توضیح داده شدهاند. برای انتخاب مدل نهایی باید مشخصات همان سیستم و دیتاشیت محصول بررسی شود.
