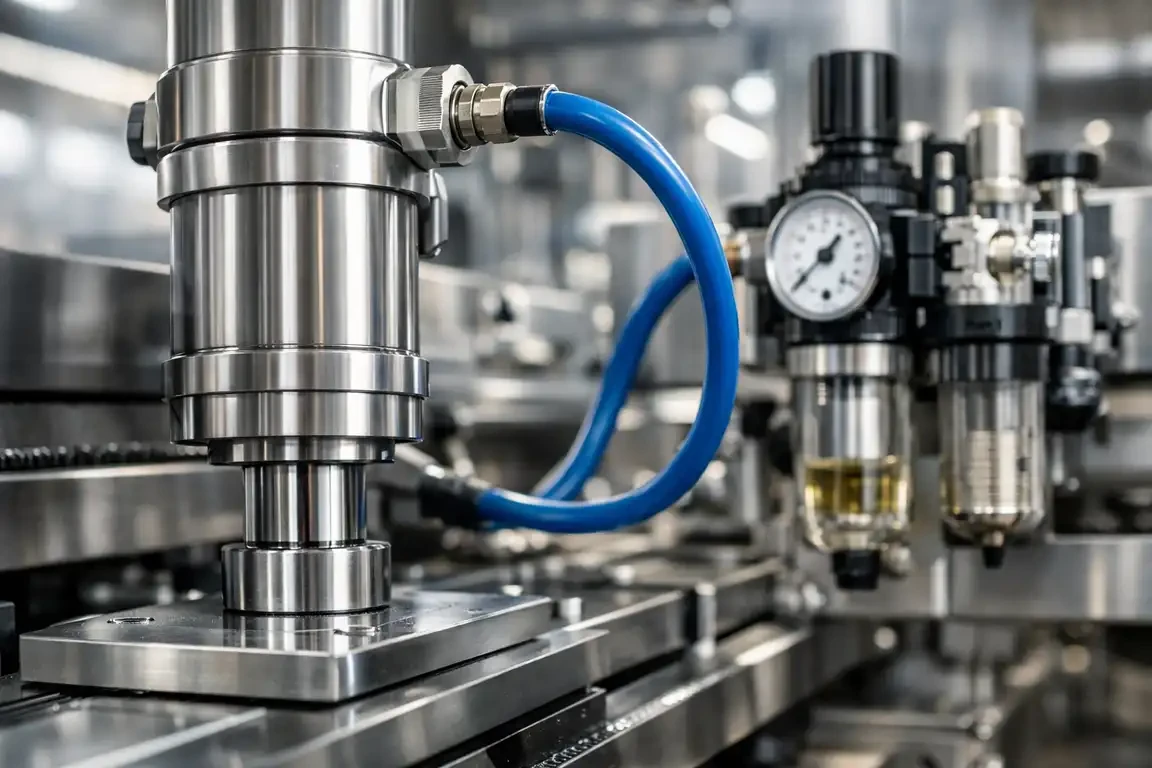

وقتی صحبت از سیستمهای پنوماتیک میشود، اکثر مهندسان فقط به جکها و شیرها فکر میکنند. اما حقیقت این است که قلب تپنده این سیستمها، واحد مراقبت یا همان FRL است.
بدون این قطعه کوچک، حتی گرانترین جک بادی هم در عرض چند ماه دچار مشکل میشود.
چرا فیلتر واحد مراقبت اینقدر مهم است؟
اولین دشمن جکهای بادی، رطوبت است. هوای محیط همیشه مقداری بخار آب دارد. وقتی کمپرسور این هوا را فشرده میکند، بخار آب تبدیل به قطرات ریز میشود که در لولهها جمع میشوند.
اگر این آب وارد جک شود، اول گریس داخلی را میشوید و بعد شروع به زنگ زدن قطعات فلزی میکند.
اما مشکل فقط آب نیست. ذرات جامد هم وجود دارند. این ذرات معمولاً از فرسایش داخلی کمپرسور یا لولههای زنگ زده میآیند. وقتی این ذرات با سرعت بالا به پکینگها و اورینگها برخورد میکنند، مثل سنباده عمل میکنند و سطح صیقلی داخل سیلندر را خراب میکنند.
فیلتر واحد مراقبت با استفاده از سنگ فیلتر برنزی یا پلیمری، ذرات بزرگتر از ۵ میکرون را به دام میاندازد. همزمان، طراحی داخلی فیلتر باعث میشود هوا به صورت چرخشی حرکت کند. این حرکت چرخشی قطرات آب را به دیواره پرتاب میکند و آنها در کف کاسه جمع میشوند.
نتیجه این فیلتراسیون چیست؟ پکینگهای جک در محیطی خشک و تمیز کار میکنند، اصطکاک کاهش پیدا میکند و نشتی هوا که یکی از بزرگترین دزدهای انرژی در کارخانههاست، به حداقل میرسد. تجربه نشان داده که یک فیلتر خوب میتواند عمر قطعات لاستیکی جک را تا ۳ برابر افزایش دهد.
رگلاتور؛ کلید ثبات و دقت در کار
فشار هوای خروجی از کمپرسور هیچوقت ثابت نیست. وقتی چند دستگاه همزمان روشن میشوند، فشار افت میکند. وقتی خاموش میشوند، فشار دوباره بالا میرود. این نوسانات برای جکهای بادی خیلی خطرناک است.
فشار زیاد باعث میشود جک با ضربه به انتهای مسیر برسد. این ضربات مکانیکی به درپوشها و ضربهگیرها آسیب میزنند و عمر آنها را کوتاه میکنند. از طرف دیگر، فشار کم باعث میشود جک نتواند بار را جابهجا کند و کار نیمهکاره بماند.
رگلاتور با استفاده از یک دیافراگم و فنر، فشار را روی عدد مشخصی ثابت نگه میدارد. حتی اگر فشار ورودی نوسان داشته باشد، فشار خروجی رگلاتور تغییر نمیکند. این یعنی جک در هر سیکل کاری با همان سرعت و قدرت حرکت میکند.
تنظیم فشار روی مقدار بهینه (معمولاً ۶ بار) هم خیلی مهم است. فشار بیشتر از حد نیاز، فقط باعث فشار اضافی روی آببندها و مصرف بیشتر هوا میشود. رگلاتور این اطمینان را میدهد که جک فقط به اندازه نیاز تحت فشار قرار بگیرد، نه بیشتر.
لوبریکاتور؛ روانکاری دقیق برای عمر طولانی
بسیاری از جکهای مدرن با گریس دائمی عرضه میشوند، اما این گریسها در کارهای سنگین و پرتکرار خاصیت خود را از دست میدهند. اینجاست که لوبریکاتور وارد بازی میشود.
لوبریکاتور مقدار بسیار کمی روغن را به صورت مه یا غبار در جریان هوا پخش میکند. این روغن به صورت یک لایه نازک روی شفت و دیواره داخلی سیلندر مینشیند و اصطکاک را به شدت کاهش میدهد.
کاهش اصطکاک یعنی گرمای کمتر. گرمای کمتر یعنی اورینگها و پکینگها دیرتر خشک میشوند و تغییر شکل نمیدهند. نتیجه نهایی؟ جکهایی که نرمتر، بیصداتر و طولانیتر کار میکنند.
اما نکته مهم در استفاده از لوبریکاتور، تنظیم دقیق مقدار روغن است. روغن زیاد هم مشکل ساز است. روغن اضافی در خروجی شیرها جمع میشود و باعث چسبیدن اسپولها میشود. پس باید طوری تنظیم کنید که فقط چند قطره روغن به ازای هر متر مکعب هوا تزریق شود.
آمارها نشان میدهند جکهایی که با هوای روغنکاری شده کار میکنند، تا ۵ میلیون سیکل بیشتر از جکهایی که با هوای خشک کار میکنند، عمر دارند.
جدول خلاصه عملکرد اجزای واحد مراقبت
| قطعه | وظیفه اصلی | تاثیر بر عمر جک |
|---|---|---|
| فیلتر | حذف رطوبت و ذرات | جلوگیری از زنگ و پارگی پکینگ |
| رگلاتور | تثبیت فشار | حذف ضربات مکانیکی و تنش |
| لوبریکاتور | تزریق روغن به صورت مه | کاهش اصطکاک و گرما |
| شیر تخلیه | خروج آب جمع شده | جلوگیری از ورود آب به مدار |
نکات عملی برای نگهداری واحد مراقبت
داشتن واحد مراقبت کافی نیست، باید از آن مراقبت کنید. اولین کار، تخلیه روزانه آب جمع شده در کاسه فیلتر است. اگر از مدل دستی استفاده میکنید، هر روز صبح این کار را انجام دهید. البته بهتر است از مدلهای تخلیه اتوماتیک استفاده کنید که خودشان این کار را انجام میدهند.
سنگ فیلتر هم باید هر ۶ ماه یکبار تعویض شود. اگر محیط کار خیلی گرد و غبار دارد، این مدت را به ۳ ماه کاهش دهید. سنگ فیلتر مسدود شده باعث افت فشار و کاهش راندمان سیستم میشود.
مخزن روغن لوبریکاتور را هم باید مرتب چک کنید. روغن مناسب برای سیستمهای پنوماتیک، روغنهای سبک هیدرولیک با گرید ۱۰ هستند. از روغنهای موتور یا روغنهای سنگین استفاده نکنید چون باعث چسبیدن قطعات میشوند.
هزینه نگهداری در مقابل هزینه تعمیر
بیایید صادق باشیم. خیلیها فکر میکنند واحد مراقبت یک هزینه اضافی است. اما واقعیت چیز دیگری است. یک واحد مراقبت خوب حدود ۵۰۰ هزار تومان قیمت دارد. تعویض سنگ فیلتر هر ۶ ماه یکبار حدود ۵۰ هزار تومان هزینه دارد.
حالا ببینیم هزینه تعمیر یک جک بادی چقدر است. تعویض پکینگ و اورینگ یک جک استاندارد حدود ۳۰۰ هزار تومان هزینه دارد. اگر شفت هم خراب شده باشد، این عدد به ۸۰۰ هزار تومان میرسد. اگر کل جک را بخواهید عوض کنید، باید چند میلیون تومان هزینه کنید.
پس حساب ساده است. سرمایهگذاری روی یک واحد مراقبت و نگهداری منظم آن، خیلی ارزانتر از تعمیرات مکرر جکهاست. به علاوه، توقف خط تولید هم هزینههای سنگینی دارد که با پیشگیری میتوان از آن جلوگیری کرد.
سوالات متداول
واحد مراقبت را در چه فاصلهای از جک نصب کنیم؟
هرچه نزدیکتر، بهتر. حداکثر فاصله توصیه شده ۵ متر است. اگر فاصله بیشتر شود، ممکن است در مسیر لوله دوباره رطوبت جمع شود یا روغن تهنشین کند.
هر چند وقت یکبار باید آب فیلتر را تخلیه کنیم؟
در مدلهای دستی، روزانه. اما بهتر است از مدلهای تخلیه اتوماتیک استفاده کنید که این کار را خودکار انجام میدهند و خطر فراموشی وجود ندارد.
چه نوع روغنی برای لوبریکاتور مناسب است؟
روغنهای سبک هیدرولیک با گرید ۱۰ که مخصوص سیستمهای پنوماتیک هستند. از روغن موتور یا روغنهای صنعتی سنگین استفاده نکنید.
آیا همه جکها به روغنکاری نیاز دارند؟
جکهای مدرن معمولاً با گریس دائمی میآیند، اما در کاربردهای سنگین و پرسرعت، استفاده از لوبریکاتور توصیه میشود. حتماً دستورالعمل سازنده را بررسی کنید.
چطور بفهمیم سنگ فیلتر باید عوض شود؟
اگر افت فشار بعد از فیلتر زیاد شد یا سرعت حرکت جک کاهش یافت، احتمالاً سنگ فیلتر مسدود شده. همچنین اگر رنگ سنگ فیلتر تیره شده، زمان تعویض است.
جمعبندی
واحد مراقبت شاید کوچکترین قطعه سیستم پنوماتیک شما باشد، اما مهمترین آن است. این واحد با تصفیه هوا، تنظیم فشار و روانکاری دقیق، از جکهای بادی شما محافظت میکند و عمر آنها را چند برابر میکند.
اگر میخواهید سیستم پنوماتیک شما سالها بدون مشکل کار کند، روی واحد مراقبت سرمایهگذاری کنید و از آن مراقبت کنید. تخلیه روزانه آب، تعویض به موقع سنگ فیلتر و پر کردن مخزن روغن، کارهای سادهای هستند که میتوانند هزاران دلار هزینه تعمیرات را از شما دور کنند.
